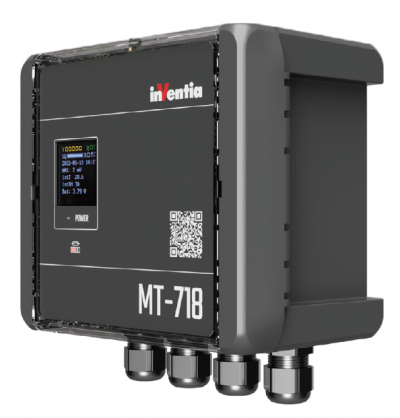

MT-718 – Энергосберегающий модуль записи с батарейным питанием и классом IP68
MT-718 — это батарейный телеметрический модуль, предназначенный для мониторинга, регистрации и передачи данных в системах автоматизации, водоснабжения и промышленности. Устройство поддерживает пакетную передачу данных 2G/4G Cat 1 или 2G/NB-IoT/LTE Cat M1 в зависимости от версии модема, что обеспечивает надёжную связь даже в труднодоступных местах. Встроенный регистратор данных объёмом до 65 000 записей позволяет точно собирать информацию, а низкое энергопотребление обеспечивает многолетнюю работу от батарей.
Модуль оснащён 5 бинарными/счётными входами, 3 аналоговыми входами 0–5 В DC и 2 управляющими выходами, что позволяет использовать его в широком спектре приложений, таких как мониторинг расхода воды, давления, температуры и других процессных параметров. Корпус IP68 защищает устройство от погружения на глубину до 2 метров на 24 часа, что делает его идеальным для работы в сложных условиях окружающей среды.
Основные функции и преимущества
- Модем 2G/4G/NB-IoT/LTE Cat M1 — обеспечивает эффективную и экономичную передачу данных.
- 5 бинарных/счётных входов — совместимы с импульсными расходомерами и датчиками.
- 3 аналоговых входа 0–5 В DC — возможность измерения давления, уровня, температуры.
- 2 управляющих выхода — позволяют автоматическое управление внешними устройствами.
- Регистратор данных (до 65 000 записей) — запись событий с точностью до 1 секунды.
- Батарейное питание (щелочные или литиевые батареи), опционально внешнее питание — длительная работа без необходимости обслуживания.
- Датчик открытия корпуса — защита от несанкционированного доступа.
- Встроенный датчик температуры и влажности — мониторинг условий работы устройства.
- Поддержка RS-485 и Modbus RTU — возможность интеграции с системами SCADA.
- Опциональный OLED-экран — локальная визуализация измеренных данных.
- Удалённая настройка и обновление прошивки OTA — лёгкое управление устройством.
- Корпус IP68 — защита от сложных условий окружающей среды, погружение до 2 м на 24 ч.
Применение модуля MT-718
- Мониторинг водоснабжения — регистрация расхода, давления и уровня воды в сети.
- Промышленные системы и IoT — интеграция с системами автоматизации и управления процессами.
- Мониторинг экологической инфраструктуры — контроль атмосферных параметров.
- Удалённый контроль и диагностика — удалённый доступ к данным и управление устройствами.
- Системы безопасности — детекция открытия корпуса и защита от несанкционированного доступа.
Благодаря низкому энергопотреблению, передовым телеметрическим функциям и прочной конструкции, MT-718 является идеальным решением для долгосрочного мониторинга и регистрации данных в местах без постоянного питания.
- Передача пакетов 2G/4G Cat 1 или 2G/NB-IoT/LTE Cat. M1 в зависимости от установленного модема
- 5 бинарных/счетных входов с возможностью подключения беспотенциальных контактов (например, импульсных выходов расходомеров)
- 3 аналоговых входа 0-5 В постоянного тока с настраиваемыми порогами тревоги и гистерезисом, возможность преобразования до двух входных сигналов 4-20 мА в 0-5 В постоянного тока
- 2 выхода управления
- Источник напряжения 0-5 В постоянного тока с ключом для внешних аналоговых передатчиков
- Стандартный источник постоянного напряжения 15/24 В для внешних датчиков
- Детектор открытия корпуса
- Встроенный датчик температуры
- Цифровой датчик влажности внутри корпуса
- Интеллектуальный регистратор данных (8/16* МБ флэш-памяти, 30/65* тысяч записей, минимальный интервал записи 1 с)
- Настраиваемые расписания и события для инициирования измерений и передачи данных
- Часы реального времени RTC
- Внутренний источник питания (щелочные или литиевые батареи), заменяемый
- Дополнительный внешний вход питания 3-8 В DC
- Дополнительный внешний источник питания (MT-CPV)
- uProg — скрипт для расширения функциональности модуля
- Встроенные алгоритмы: управление клапаном PRV, работа зонда Geonor M-600, изменяемые почасовые сигналы тревоги
- Интеллектуальное управление энергией
- Датчик расхода заряда аккумуляторного блока
- Дополнительный встроенный OLED-дисплей
- Порт USB-C для локальной настройки
- Интерфейс RS-485 с поддержкой протокола Modbus RTU
- Дополнительный интерфейс BLE
- Влагозащищенный корпус (IP 68: погружение на 2 м в течение 24 ч)
- Поддержка связи с внешним GPS-приемником (выделенный выход питания 5 В постоянного тока, поддерживаются приемники с интерфейсами CMOS TTL и RS-485 и протоколом NMEA)
- Корпуса поставляются с сальниками и разъемами M12
- Тип гнезда внешней антенны SMA
- Удобное программное обеспечение для конфигурирования и связи
- Программное обеспечение для удаленного управления с помощью пакетной передачи данных и BLE
- Встроенная карта MIM (опция) — доступ к 2 независимым сетям GSM обеспечивает резервирование инфраструктуры передачи данных
- Удаленное обновление программного обеспечения
