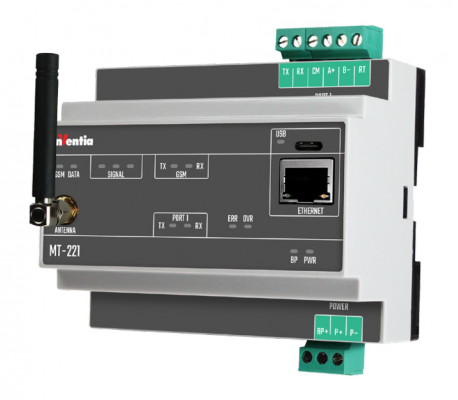

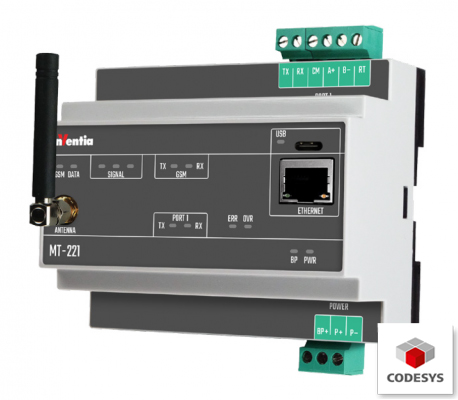

MT-221 – Программируемый коммуникационный шлюз в среде CODESYS®

MT-221
Ресурсы Функциональность Чертежи Фото Спецификация

MT-221 — это современный коммуникационный шлюз, предназначенный для интеграции измерительных устройств, контроллеров PLC и систем автоматизации через сети 2G/4G, Ethernet и RS-232/485. Благодаря поддержке CODESYS®, устройство предлагает гибкую среду программирования, соответствующую стандарту IEC 61131-3, обеспечивая расширенные возможности сбора и обработки данных.

MT-221 может работать в качестве локального Master-устройства, выполняя циклический опрос подключенных приборов, анализируя данные в реальном времени и передавая их в системы SCADA, IoT и другие платформы промышленной автоматизации.

Поддержка Dual-SIM гарантирует стабильную передачу данных и отказоустойчивость, а функции удаленной конфигурации, диагностики и обновления прошивки OTA делают управление шлюзом простым и удобным. Встроенный регистратор данных с разрешением 0,1 с позволяет вести детализированный мониторинг параметров процессов, что делает MT-221 отличным решением для промышленных и телеметрических систем.

Основные функции и преимущества

  • Программирование в CODESYS® — поддержка IEC 61131-3 для гибкой настройки логики работы.
  • Модем 2G/4G с Dual-SIM — надежная связь с резервированием каналов передачи данных.
  • Поддержка Modbus RTU/TCP и FlexSerial — интеграция с широким спектром оборудования.
  • Интерфейсы Ethernet, RS-232/485 (гальванически изолированные) — расширенные коммуникационные возможности.
  • Встроенный регистратор данных (0,1 с) — точный мониторинг технологических процессов.
  • Удаленная настройка и обновление прошивки (OTA) — удобное администрирование шлюза.
  • Диагностические LED-индикаторы — визуальный контроль состояния работы устройства.
  • Два независимых входа питания (11–30 V DC) — повышенная надежность работы.
  • Промышленный корпус и монтаж на DIN-рейку — удобная установка в шкафах автоматики.

Применение коммуникационного шлюза MT-221

  • Удаленный мониторинг и диагностика — подключение к системам SCADA и телеметрии.
  • Промышленная автоматизация — передача данных между PLC и периферийными устройствами.
  • Индустриальный IoT — сбор и анализ данных с датчиков в режиме реального времени.
  • Управление производственными процессами — обмен данными в распределенных системах.
  • Системы управления инфраструктурой — контроль энергетических, водоснабжающих и газовых сетей.

Благодаря расширенным возможностям коммуникации, интеграции с промышленными системами и надежной конструкции, MT-221 — идеальное решение для современных задач автоматизации, телеметрии и промышленного IoT.

Читать далее...

Ресурсы

  • Разработка пользовательских программ с помощью бесплатной системы разработки CODESYS в соответствии с IEC 61131-3, с возможностью отладки
  • Встроенный многодиапазонный модем связи 2G/4G
  • Возможность создания проектов с распределенной структурой контроллеров с возможностями обмена данными, встроенными в CODESYS RTS
  • Порт Ethernet 10Base-T/100Base-TX
  • 1 порт RS-485/RS-232 для подключения внешних устройств, гальванически развязанный (мониторинг, диагностика)
  • 2 резервных входа питания
  • Внутренняя энергонезависимая память для данных конфигурации с возможностью удаленного обновления
  • Регистратор работы устройства во флэш-памяти (8 МБ)
  • Dual-SIM
  • Часы реального времени RTC
  • Светодиодная индикация работы
  • Порт USB-C для конфигурирования

Функциональность

  • Средства коммуникации:
    • 2G/4G – пакетная передача данных
    • SMS
    • Ethernet
  • Доступ к внутренним ресурсам модуля по стандартному протоколу MODBUS
  • Возможность передачи данных на/от устройств, подключенных к коммуникационному порту
  • Интеллектуальная маршрутизация пакетов и работа в режиме Multimaster в режиме MODBUS
  • Прозрачное распределение пакетов
  • Возможность самостоятельного оповещения о тревожных событиях (незапрошенные сообщения) в результате изменения внутреннего флага или выполнения логической функции
  • Защита от несанкционированного доступа в виде списка авторизованных телефонных и IP-номеров, опционально — пароль для настройки
  • Возможность отправки SMS в результате тревожной ситуации, от флага или по расписанию
  • Динамическая вставка переменных значений в текст SMS-сообщений
  • Диктофон с разрешением 0,1 сек.
  • Возможность дистанционного изменения параметров конфигурации и внутренней программы модуля
  • Удобные инструменты настройки
  • Простая интеграция в программное обеспечение сервисного центра
  • Светодиодные индикаторы (состояние модуля, активность GSM-связи, уровень GSM-сигнала, активность DATA, активность последовательной связи, активность порта USB, активность порта Ethernet, активность силовые входы)
  • Съемные клеммные блоки
  • Источник питания 12 В постоянного тока/24 В постоянного тока
  • Монтаж на DIN-рейку
