MT-151 LED — контроллер телеметрии, запрограммированный в среде CODESYS®

Ресурсы Функциональность Чертежи Фото MT-151 LED CODESYS® Спецификация

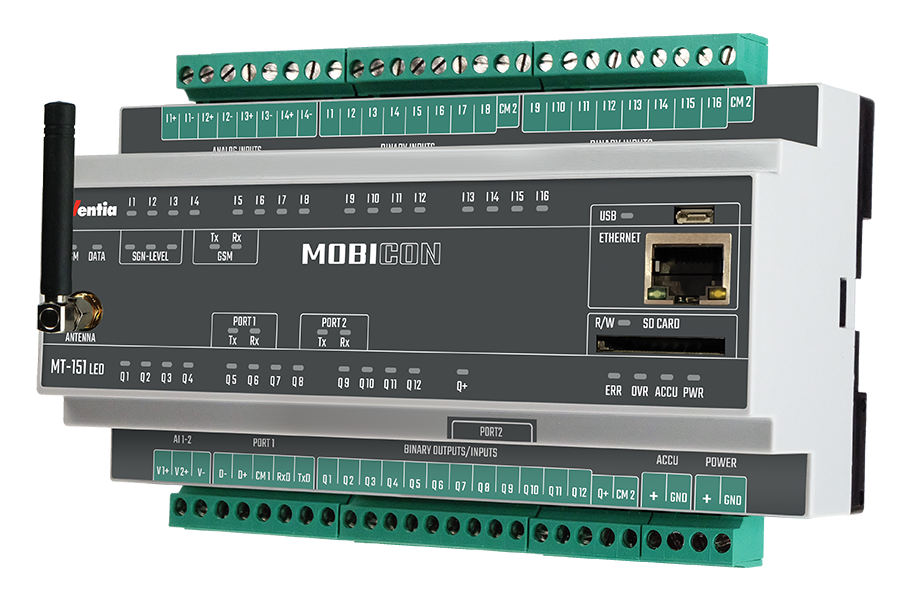

MT-151 LED — это продвинутый телеметрический контроллер PLC, который сочетает программируемость в среде CODESYS® с функциональностью мониторинга, управления и регистрации данных. Оснащенный модемом GSM 2G/4G с технологией Dual-SIM, он обеспечивает непрерывную передачу данных и избыточность связи. Уникальной особенностью устройства является наличие 48 диагностических светодиодов LED, которые позволяют быстро проверять состояние входов/выходов, коммуникационных портов и других ресурсов модуля.

Контроллер поддерживает стандартные коммуникационные протоколы, такие как MODBUS RTU/TCP, M-BUS, IEC 60870-5-104, что позволяет легко интегрировать его с системами SCADA и промышленной автоматикой. Благодаря удаленной настройке, диагностике и обновлению прошивки OTA, пользователь получает полный контроль над устройством без необходимости физического вмешательства.

Основные функциии преимущества

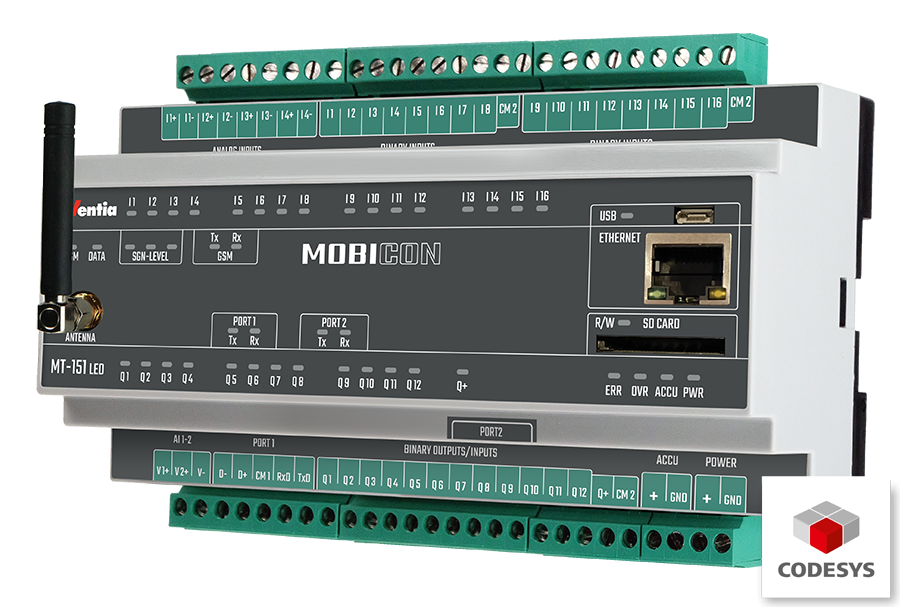

  • Программирование CODESYS® — гибкая среда PLC, соответствующая стандарту IEC 61131-3.
  • Модем GSM 2G/4G с Dual-SIM — обеспечивает избыточность и стабильность соединения.
  • 48 диагностических светодиодов LED — позволяет легко контролировать состояние входов/выходов и коммуникации.
  • 16 бинарных входов + 12 бинарных входов/выходов — возможность селективной настройки.
  • 4 аналоговых входа 4–20 мА + 2 аналоговых входа 0–10 В — точные измерения процессных параметров.
  • Поддержка Modbus RTU/TCP, M-BUS, IEC 60870-5-104 — совместимость с различными системами управления.
  • Порты Ethernet, RS-232/485, USB — широкий спектр коммуникационных возможностей.
  • Регистратор данных с разрешением 0,1 с — возможность записи на карту SD.
  • Удаленная настройка и обновление прошивки (OTA) — экономия времени и затрат на обслуживание.
  • Монтаж на DIN-рейке — компактный корпус для удобства установки.

Применение модуля MT-151 LED

  • Промышленная автоматизация — управление процессами и мониторинг параметров в производственных предприятиях.
  • Телеметрия и IoT-системы — сбор и анализ данных с распределенных устройств.
  • Удаленное управление и мониторинг — контроль инфраструктуры, энергетических и водоснабженческих систем.
  • Интеграция с системами SCADA — эффективный обмен данными и автоматизация процессов.
  • Системы интеллектуальных зданий — управление освещением, вентиляцией и отоплением.

Благодаря современным технологическим решениям, широким коммуникационным возможностям и надежной передаче данных, MT-151 LED является идеальным решением для систем управления, мониторинга и диагностики в промышленности и критической инфраструктуре.

Ресурсы

  • CODESYS RUNTIME SYSTEM (RTS) с доступными ресурсами памяти 256 кБ FLASH, 64 кБ RAM
  • Разработка пользовательских программ с помощью бесплатной системы разработки CODESYS в соответствии с IEC 61131-3, с возможностью отладки
  • 16 оптоизолированных бинарных входов/счетчиков
  • 12/24 В постоянного тока (I1-I16), положительная логика
  • 12 оптоизолированных бинарных выходов 12/24 В постоянного тока (Q1-Q12), положительная логика — выборочно конфигурируются как входы
  • 4 оптоизолированных аналоговых входа 4-20 мА (точность 0,2%, разрешение 15 бит) с настраиваемым гистерезисом и фильтрацией
  • 2 аналоговых входа 0-10 В
  • Порт Ethernet 10Base-T/100Base-TX
  • Изолированный последовательный порт RS-232/485
  • Последовательный порт RS-232 с выходом питания 5 В/500 мА
  • Порт USB для локальной настройки и программирования
  • Клеммы резервного питания (батарея 12 В SLA), система контроля напряжения и заряда
  • Слоты для 2 SIM-карт (резервирование сетей 2G/4G)
  • Внутренний датчик температуры
  • 48 светодиодных индикаторов состояния (состояние входов/выходов, сеть GSM/LTE, активная сессия передачи данных, уровень сигнала GSM, активность передачи и приема GSM-модема, активность передачи и приема коммуникационных портов, операции с SD-картой, состояние модуля, основное и резервное питание)
  • Внутренние флаги и регистры, доступные пользователю
  • Флеш-память для встроенного программного обеспечения с возможностью удаленного обновления
  • Регистратор данных и событий, запись на SD-карту
  • Часы реального времени RTC (с возможностью внешней синхронизации)

Функциональность

  • Режимы связи:
    • 2G/4G – пакетная передача данных
    • SMS
    • Электронная почта (без SSL)
  • Доступ к ресурсам модуля по стандартному протоколу MODBUS RTU, MODBUS TCP, Open, Open2
  • Интеллектуальная маршрутизация пакетов и работа в режиме Multimaster в режиме MODBUS
  • Прозрачное распределение пакетов
  • Работа счетчика бинарных входов (до 2 кГц) — I1 — I4
  • Программируемые логические функции, использующие входы/выходы, таймеры, счетчики, флаги и регистры для запуска событий (передача данных, отправка SMS и e-mail сообщений, настройка выходов и внутренних регистров и т.д.).
  • Отправка SMS-сообщений по событиям или по расписанию
  • Динамическая вставка переменных значений в поля SMS/e-mail сообщений
  • Настраиваемые пороги тревоги, гистерезис, интервал нечувствительности и константа фильтра для аналоговых входов
  • Передача данных от внешних устройств, подключенных к порту RS-232/485
  • Напряжение питания 5 В для устройств, подключенных к порту RS-232 (например, панель управления, GPS-приемник)
  • Передача события в результате изменения состояния двоичного входа или внутреннего флага, превышения заданного порога аналогового значения или выполнения логического условия
  • Запись данных на SD-карту с разрешением 0,1 с
  • Возможность сопоставления внешних ресурсов устройства с триггерными событиями
  • Защита от несанкционированного доступа — список вторизованных IP-адресов и телефонных номеров, дополнительный пароль, функции блокировки чтения конфигурации
  • Монтаж на DIN-рейку
  • Источник питания 12/24 В постоянного тока (24 В постоянного тока при использовании резервной батареи)
  • Контроль напряжения и заряда внешней SLA-батареи
  • Встроенная самодиагностика
  • Съемные клеммные блоки
