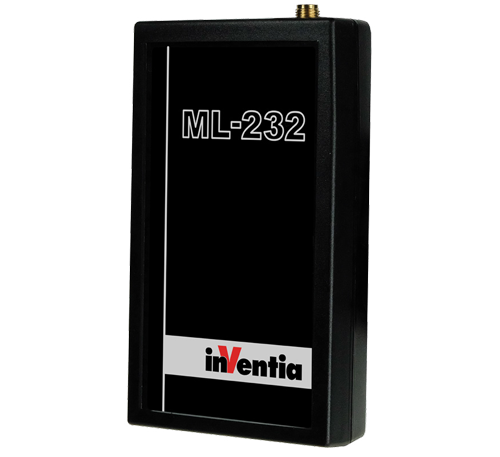

ML-232 – модуль определения местоположения GPS/LTE

Ресурсы Функциональность Чертежи Фото ML-232 Спецификация

ML-232 — это современный телеметрический модуль, предназначенный для мониторинга и определения местоположения транспортных средств и других мобильных объектов. В устройство встроен GPS/LTE-приемник с поддержкой GPS, ГЛОНАСС, Galileo и BeiDou, а также модем 2G/4G для надежной связи и передачи данных в режиме реального времени. Благодаря функции Dead Reckoning модуль позволяет отслеживать маршрут даже в местах с ограниченным приемом сигнала, например, таких как туннели или подземные парковки.

Модуль оснащен бинарными входами и выходами, аналоговыми входами напряжения, 3-осевым акселерометром, а также интерфейсами RS-232/485 и USB-C для настройки. Дополнительно поддерживает детекцию помех в сигнале GNSS (jamming) и попыток его подделки (spoofing), что повышает уровень безопасности и надежности данных о местоположении.

Благодаря возможности конфигурации через SMS, передачи данных в пакетном режиме и записи во внутреннюю память, модуль ML-232 окажется полезным в мониторинге автопарка, управлении общественным транспортом, логистике и контроле работы строительной техники. Прочная конструкция и широкий диапазон рабочих температур позволяют использовать его в сложных внешних условия.

Основные функции и преимущества

  • Продвинутая система локализации — поддержка множества навигационных систем GPS/ГЛОНАСС/Галилео/BeiDou.
  • Модем 2G/4G — обеспечивает стабильную передачу данных и отправку SMS-уведомлений.
  • Детекция помех в сигнале GPS (jamming) и попыток подделки местоположения (spoofing).
  • Мониторинг состояния транспортного средства — измерение напряжения, обнаружение включения зажигания и сигнализации, идентификация водителя.
  • 3-осевой акселерометр — обнаружение движения, резких изменений скорости и ударов.
  • Поддержка бинарных и аналоговых входов и выходов — контроль уровня топлива, температуры, открытия дверей и т. д.
  • Регистратор данных — память на 30 000 записей, позволяющая вести запись при отсутствии GSM-связи.
  • Удаленная и локальная конфигурация — через SMS или USB-C.
  • Прочная конструкция — устойчивость к сложным условиям эксплуатации, широкий диапазон температур и напряжений.

Применение модуля ML-232

  • Мониторинг автопарка — отслеживание местоположения, расхода топлива, стиля вождения и работы водителя.
  • Транспорт и логистика — мониторинг местоположения транспортных средств и параметров доставки.
  • Управление строительным и сельскохозяйственным парком — мониторинг тяжелого оборудования и техники в полевых условиях.
  • Системы безопасности — обнаружение несанкционированных перемещений, попыток вмешательства в сигнал и фальсификации местоположения.
  • Коммунальное хозяйство — наблюдение за работой общественного транспорта, такого как мусоровозы, снегоуборочные машины и автобусы.

С помощью модуля ML-232 можно осуществлять комплексный мониторинг и управление автопарком и мобильными ресурсами, что повышает эффективность и безопасность работы.

Ресурсы

  • 5 бинарные входов:
    • специальный вход обнаружения включения зажигания
    • специальный вход обнаружения срабатывания сигнализации
    • 2 бинарных входа общего назначения (с функцией подсчета/масштабирования)
    • 1 бинарный вход, чувствительный к земле
  • 2 бинарных выхода
  • 2 аналоговых входа напряжения
    • измерение частоты
    • измерение среднего значения
    • обнаружение пиков
    • дифференциальное измерение
    • измерение напряжения с пороговыми значениями тревоги
    • эффективное измерение уровня топлива
  • Основной вход питания с измерением напряжения
  • Вход дополнительного питания с измерением напряжения
  • 2 входа i-Wire (Dallas iButton) для идентификации
    водителя и измерения температуры
  • Дополнительный интерфейс BLE для локальной беспроводной связи с программным обеспечением инструмента

Функциональность

  • Циклическое позиционирование на основе приема GPS (ГЛОНАС, Galileo, GPS, BeiDou)
  • Контроль состояния бинарных и аналоговых входов
  • Контроль уровня и быстрая потеря топлива
  • Управление скоростью/остановкой/обгоном
  • Фильтрация сигнала на бинарных входах для устранения помех
  • Функция со-счета импульсов или обратного счета импульсов на входах WE3 и WE4, позволяющая подключить расходомер
  • Управление бинарными выходами в соответствии с удаленными и внутренними командами
  • Обнаружение сбоя сигнала GPS и отключения антенны
  • Обнаружение отсоединения/подсоединения кабеля USB
  • Обнаружение помех — устройство обнаруживает помехи сигнала, создаваемые внешними устройствами (так называемыми глушителями)
  • Обнаружение подмены сигнала GNSS — устройство обнаруживает попытки фальсификации сигнала GNSS
  • Отчетность в соответствии с заданными критериями расстояния, времени и изменения направления движения в зависимости от включения/выключения зажигания
  • Передача информации после срабатывания заранее определенного события
  • Запись информации в случае отсутствия GSM-связи
  • Режимы передачи:
    • передача пакетов
    • SMS
  • Настраиваемое использование передачи в собственной сети и в роуминге
  • Динамическое создание SMS для отправки текущих значений измерений
  • Ограничения на передачу SMS
  • Локальная или удаленная конфигурация с помощью пакетной передачи данных, SMS-команд или опционального интерфейса BLE
  • Настраиваемая защита доступа — список авторизованных IP-номеров и телефонов
  • Контроль уровня основного и вспомогательного напряжения
  • Диагностический светодиод
  • Съемная соединительная розетка и гнезда для антенн
  • Выделенный порт USB-C для локального подключения к компьютеру для настройки параметров и проверка правильности установки
  • Возможность расширения функциональности модуля с помощью внешних аксессуаров
  • 3-осевой акселерометр — обнаружение движения
