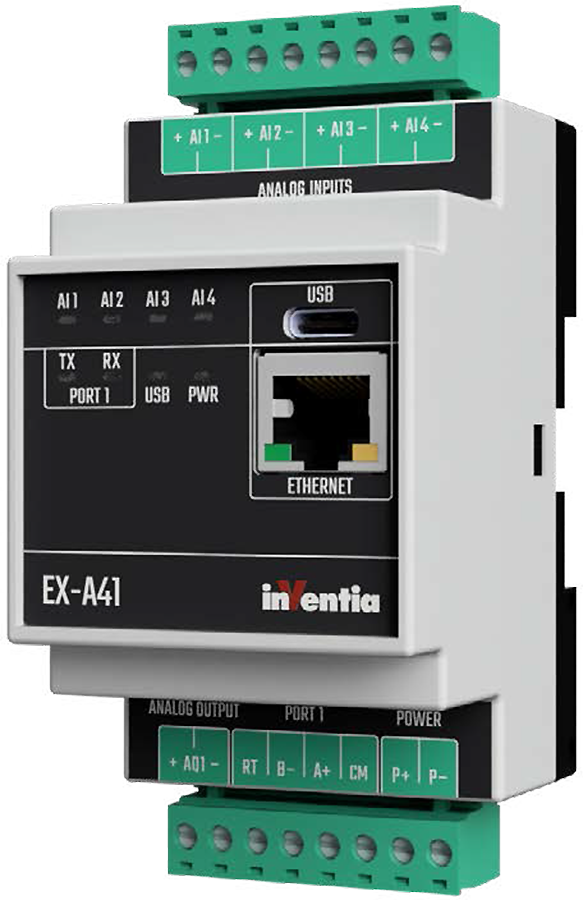

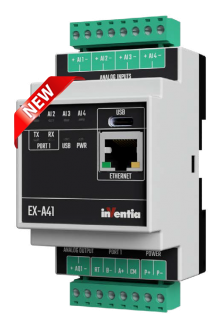

EX-A41 — модуль расширения аналоговых входов/выходов
EX-A41 — профессиональное устройство для обработки аналоговых сигналов в системах промышленной автоматизации и телеметрии. Имея 4 аналоговых входа 4-20 мА с независимой гальванической развязкой и 1 аналоговому выходу 4-20 мА, EX-A41 обеспечивает точный мониторинг и управление технологическими процессами.
Устройство поддерживает стандартные протоколы связи Modbus RTU и Modbus TCP для простой интеграции в системы управления и мониторинга. Благодаря наличию портов Ethernet и RS-485 данные могут передаваться на центральные пульты управления в режиме реального времени, а функция удаленной настройки и обновления программного обеспечения упрощает управление устройством.
EX-A41 — это решение, разработанное для трудных условий эксплуатации. Промышленный корпус, крепление на DIN-рейку, съемные клеммные колодки и диагностические светодиоды делают модуль простым в установке и эксплуатации. Благодаря источнику питания 12/24 В постоянного тока он подходит для широкого спектра приложений — от систем автоматизации зданий до управления процессами в промышленности.
Основные функции и преимущества
- 4 аналоговых входа 4-20 мА — каждый из них оснащен независимой гальванической развязкой для обеспечения точных и безопасных измерений.
- 1 аналоговый выход 4-20 мА — с гальванической развязкой, что позволяет точно управлять внешними устройствами.
- Порт Ethernet 10Base-T/100Base-TX — обеспечивает быстрый доступ к конфигурации и данным.
- Порт RS-485 (гальванически изолированный) — для обмена информацией с устройствами в системах автоматизации.
- Поддержка стандартных коммуникационных протоколов — полная совместимость с Modbus RTU и Modbus TCP.
- Удаленная настройка и обновление прошивки — возможность удобного управления через сеть Ethernet.
- Локальная конфигурация через Ethernet или USB-C — быстрое и интуитивно понятное изменение настроек.
- Диагностические светодиоды — отображают информацию о состоянии модуля, состоянии входов и активности связи.
- Простой монтаж на DIN-рейку — компактные размеры и промышленный корпус позволяют устанавливать их в шкафах управления.
- Разъемные зажимы — удобное и надежное подключение проводов без использования специализированных инструментов.
- Гарантия 3 года — надежность и долговечность, подтвержденные сертификатом качества ISO 9001:2015.
Применение модуля EX-A41
Модуль расширения EX-A41 — идеальное решение для систем промышленной автоматизации, телеметрии и мониторинга процессов. Его применение включает:
- Расширение систем телеметрии за счет дополнительных аналоговых входов и выходов.
- Мониторинг и контроль параметров процессов, таких как температура, давление и уровень жидкости.
- Интеграцию с различными системами управления, поддерживающими Modbus RTU и Modbus TCP.
- Взаимодействие с датчиками и преобразователями аналоговыми сигналов в системах автоматизации зданий и промышленности.
- Использование в удаленном управлении технической инфраструктурой – водоснабжением, энергетикой, отоплением.
Благодаря модульной конструкции, широкой совместимости и коммуникационным возможностям EX-A41 является незаменимым элементом современных систем автоматизации.
- 4 аналоговых входа 4-20 мА (гальваническая развязка)
- 1 аналоговый выход 4-20 мА (гальваническая развязка)
- Последовательный порт 485 (гальваническая развязка)
- Порт Ethernet с поддержкой 10Base-T/100Base-TX
- Внутренняя энергонезависимая память для данных конфигурации с возможностью удаленного обновления
- Порт USB-C для локальной настройки и обновления внутреннего программного обеспечения
- Индикаторные светодиоды
- Доступ к внутренним ресурсам модуля через стандартные протоколы Modbus RTU и Modbus TCP
- Программируемые уровни тревоги (4), гистерезис и фильтрация для аналоговых входов
- Линейное масштабирование аналоговых входов в инженерных единицах
- Обнаружение неисправностей датчиков на аналоговых входах
- Удаленная настройка и обновление внутреннего программного обеспечения через локальную сеть Ethernet
- Защита паролем от несанкционированного доступа
- Монтаж на DIN-рейку
- Источник питания 12/24 В постоянного тока
- Съемные прижимные планки
- Светодиодные индикаторы (состояние модуля, состояние входов, активность передачи и приема данных на портах связи)
- Удобные инструменты для настройки
