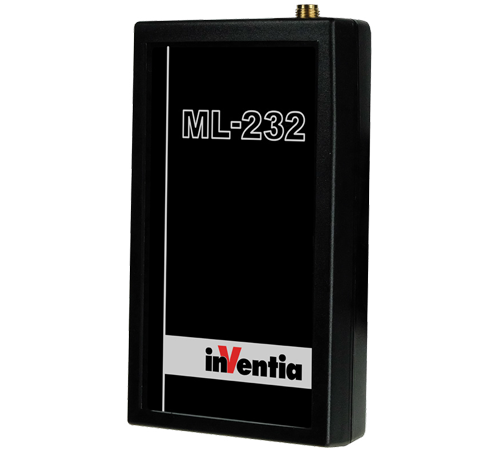

ML-232 – moduł lokalizacyjny GPS/LTE

Inventia.pl > ML-232 – moduł lokalizacyjny GPS/LTE
Zasoby modułu ML-232 Funkcjonalność modułu ML-232 Rysunek techniczny modułu ML-232 Zdjęcia Karta katalogowa
  • Specjalizowany moduł do lokalizacji i monitoringu pojazdów
  • Integralny odbiornik GPS obsługujący systemy: GPS, GLONAS, Galileo, BeiDou z funkcją Dead Reckoning
  • Integralny modem 2G/4G
  • Wejścia i wyjścia binarne
  • Efektywny pomiar paliwa
  • Identyfikacja kierowcy
  • Pojemny rejestrator danych 30k rekordów
  • Dwa porty szeregowe (w tym jeden RS-485*)
  • Akcelerometr 3-osiowy
  • Konfiguracja przez SMS
  • Detekcja anten GSM oraz GPS
  • Detekcja podłączenie/odłączenia przewodu USB
  • Wykrywanie zakłóceń sygnału z użyciem zewnętrznych urządzeń (tzw. jammerów)
  • Wykrywanie próby sfałszowania sygnału GNSS (spoofing)
  • Wejście akumulatora zasilania rezerwowego (12V), wbudowany układ kontroli ładowania
  • Interfejs USB-C do lokalnej konfiguracji urządzenia
  • Opcjonalny interfejs BLE do lokalnej bezprzewodowej konfiguracji urządzenia

* opcja

Moduł lokalizacyjny ML-232 jest specjalizowanym modułem telemetrycznym dedykowanym dla rozwiązań w wielu branżach, wykorzystujących funkcjonalność monitoringu, stanu określonych parametrów i aktualnej pozycji danego obiektu.

Konstrukcja modułu oparta o najnowszą technologię GPS/GSM oraz modem 2G/4G, zapewniający transmisję danych, powiadomienia SMS oraz niezawodne działanie w zmiennych warunkach propagacji sygnału radiowego. Funkcja Dead Reckoning wykorzystuje szereg dodatkowych czujników, dzięki czemu w miejscach o ograniczonym zasięgu sygnału GPS, możliwe jest kontynuowanie śledzenia trasy pojazdu (np. tunele, podziemne parkingi).

Urządzenie wykrywa zakłócenia sygnałów za pomocą zewnętrznych urządzeń (tzw. jammerów) oraz próby sfałszowania sygnału GPS.

Moduł wykonany jest zgodnie z wymaganiami konstrukcji motoryzacyjnych. Znajduje swoje zastosowanie w działalności transportowej towarów, budowlanej czy usług publicznych. Moduł jest kompatybilny z dodatkowymi komponentami oraz konfiguratorem, co pozwala odpowiednio dostosować urządzenie w kwestii prezentacji określonych zjawisk, takich jak: temperatura, sygnalizacja otwarcia drzwi, sygnalizacja załadunku i wyładunku, sygnalizacja posypu i płużenia.

Zasoby modułu ML-232

  • 5 wejść binarnych, w tym:
    • dedykowane wejście detekcji włączenia zapłonu
    • dedykowane wejście detekcji uaktywnienia alarmu
    • 2 wejścia binarne ogólnego przeznaczenia (z funkcją zliczania/skalowania)
    • 1 wejście binarne czułe na masę
  • 2 wyjścia binarne
  • 2 analogowe wejścia napięciowe
    • pomiar częstotliwości
    • pomiar wartości średniej
    • detekcja szczytowa
    • pomiar różnicowy
    • pomiar napięcia z progami alarmowymi
    • efektywny pomiar poziomu paliwa
  • Wejście zasilania głównego z pomiarem napięcia
  • Wejście zasilania pomocniczego z pomiarem napięcia
  • 2 wejścia i-Wire (Dallas iButton) do identyfikacji kierowcy i pomiaru temperatury
  • Opcjonalny interfejs BLE umożliwiający lokalną bezprzewodową komunikację z oprogramowaniem narzędziowym

Funkcjonalność modułu ML-232

  • Cykliczne określanie położenia na podstawie sygnału odbieranego z GPS (GLONAS, Galileo, GPS, BeiDou)
  • Monitorowanie stanu wejść binarnych i analogowych
  • Kontrola poziomu i gwałtownych ubytków paliwa
  • Kontrola prędkości/zatrzymania/przekroczenia
  • Filtracja sygnału na wejściach binarnych w celu eliminacji zakłóceń
  • Funkcja współbieżnego lub rewersyjnego zliczania impulsów na wejściach WE3 i WE4, umożliwiająca podłączenie przepływomierza
  • Sterowanie wyjściami binarnymi zgodnie ze zdalnymi i wewnętrznymi poleceniami
  • Detekcja braku sygnału GPS oraz odłączenia anteny
  • Detekcja odłączenia/podłączenia przewodu USB
  • Wykrywanie jammingu – urządzenie wykrywa zakłócenia sygnału z użyciem zewnętrznych urządzeń (tzw. jammerów)
  • Wykrywanie spoofingu GNSS – urządzenie wykrywa próby sfałszowania sygnału GNSS
  • Raportowanie zgodnie ze skonfigurowanymi kryteriami odległości, czasu oraz zmiany kierunku jazdy w funkcji włączenia/wyłączenia zapłonu
  • Transmitowanie informacji w wyniku wyzwolenia pre-definiowanego zdarzenia
  • Rejestrowanie informacji w przypadku braku łączności GSM
  • Tryby transmisji
    • transmisja pakietowa
    • SMS
  • Konfigurowalne wykorzystanie transmisji w sieci własnej i w roamingu
  • Dynamiczne tworzenie wiadomości SMS pozwalające na wysyłanie aktualnych wartości pomiarów
  • Limity transmisji wiadomości SMS
  • Konfiguracja lokalna lub zdalna przez pakietową transmisję danych, komendy SMS lub opcjonalny interfejs BLE
  • Konfigurowalne bezpieczeństwo dostępu – lista autoryzowanych numerów IP i telefonów
  • Monitorowanie poziomu napięcia głównego i pomocniczego
  • Diagnostyczna dioda LED
  • Rozłączalne gniazdo połączeniowe i gniazda antenowe
  • Dedykowany port USB-C do lokalnego połączenia z komputerem w celu konfiguracji parametrów i weryfikacji poprawności instalacji
  • Możliwość rozszerzenia funkcjonalności modułu przy pomocy zewnętrznych akcesoriów
  • Akcelerometr 3-osiowy – detekcja ruchu
