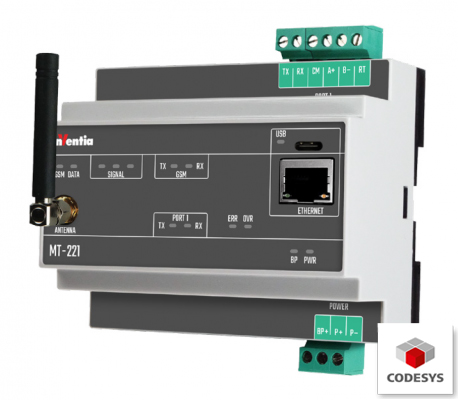

MT-221 – Pasarela de comunicación programada en entorno CODESYS®

Inventia.pl > MT-221 – Pasarela de comunicación programada en entorno CODESYS®
MT-221
Recursos Funcionalidad Dibujo técnico Fotos Ficha técnica

MT-221 es una pasarela de comunicación de última generación que permite la integración de dispositivos de medición, PLC y sistemas de automatización a través de redes 2G/4G, Ethernet y RS-232/485. Gracias al entorno CODESYS®, el dispositivo ofrece una funcionalidad de programación avanzada y una gestión de datos flexible. El módulo puede actuar como maestro local, leyendo cíclicamente los datos de los dispositivos conectados y analizándolos en tiempo real.

Gracias a la tecnología Dual-SIM, la pasarela proporciona una transmisión fiable y redundancia de comunicación, mientras que la configuración remota, el diagnóstico y las actualizaciones de firmware OTA permiten gestionar cómodamente el dispositivo. Un registrador de datos integrado con una resolución de 0,1 s permite registrar los parámetros del proceso, por lo que la MT-221 es ideal para telemetría y sistemas industriales.

Principales características y ventajas

  • Programable en CODESYS®: configuración flexible conforme a la norma IEC 61131-3.
  • Módem 2G/4G con Dual-SIM: garantiza la estabilidad y seguridad de la transmisión de datos.
  • Compatibilidad con Modbus RTU/TCP y FlexSerial: compatibilidad con sistemas de automatización.
  • Puerto Ethernet y RS-232/485 (aislado galvánicamente) – amplias opciones de comunicación.
  • Registrador de datos con resolución de 0,1 s: supervisión precisa del proceso.
  • Configuración remota y actualización de firmware OTA – fácil gestión del sistema.
  • Señalización por LED: diagnóstico rápido del estado del dispositivo y de la comunicación.
  • Entradas de alimentación redundantes (11-30 V CC): mayor fiabilidad de funcionamiento.
  • Carcasa industrial y montaje en carril DIN: fácil integración en sistemas de automatización.

Aplicación del módulo MT-221

  • Supervisión y diagnóstico remotos: integración con sistemas de telemetría y SCADA.
  • Automatización industrial: comunicación entre PLC y dispositivos periféricos.
  • IoT industrial – recopilación y análisis de datos en tiempo real.
  • Control de procesos de fabricación – intercambio de datos en sistemas distribuidos.
  • Sistemas de gestión de infraestructuras – control de redes de energía, agua y gas.

Gracias a sus avanzadas funciones de comunicación, su amplia compatibilidad y su robusto diseño, el MT-221 es la solución perfecta para la telemetría moderna, la automatización industrial y la integración en sistemas de gestión de datos.

Ver más

Recursos

  • SISTEMA RUNTIME CODESYS (RTS) 256 kB FLASH memoria, 32 kB RAM
  • Creación de programas de usuario mediante el sistema gratuito CODESYS Development System (conforme a IEC 61131- con opción de depuración)
  • Creación de proyectos con una estructura distribuida de controladores con capacidad para compartir datos integrada en CODESYS RTS
  • Módem de comunicación global 2G/4G integrado
  • Puerto Ethernet
  • Puerto serie RS-232/485 optoaislado para dispositivos externos (supervisión, diagnóstico)
  • 2 entradas de alimentación
  • Memoria interna no volátil para datos de configuración con opción de actualización remota
  • Registrador de datos y eventos en memoria Flash (8 MB)
  • Dual-SIM
  • Reloj en tiempo real (RTC)
  • LEDs de diagnóstico
  • Puerto USB-C para configuración

Funcionalidad

  • Modos de transmisión:
    • 2G/4G – transmisión de paquetes
    • SMS
    • Ethernet
  • Acceso a los recursos del módulo mediante protocolos MODBUS estándar
  • Transmisión de paquetes de/a dispositivos conectados por puerto serie
  • Enrutamiento inteligente de paquetes y soporte Multimaster en modo MODBUS
  • Envío de paquetes en modo transparente
  • Transmisión basada en eventos (mensajería no solicitada) activada por el cambio de estado de la entrada binaria, el estado de la bandera interna, al alcanzar el nivel de alarma de la entrada analógica
  • Campos dinámicos en el texto de los SMS
  • Protección de acceso no autorizado en forma de lista de números de teléfono y direcciones IP autorizadas (opcionalmente, una contraseña de configuración)
  • Mensajes SMS configurables activados por eventos, indicadores internos y programados
  • Registrador de datos con resolución de 0,1 seg.
  • Configuración y programación remotas a través de la red
  • Herramientas de configuración intuitivas
  • Fácil integración del software del centro de servicio
  • LED (estado del módulo, actividad de comunicación GSM, nivel de señal GSM, actividad DATA, actividad de comunicación serie, del puerto USB-C, actividad del puerto Ethernet, entrada de alimentación)
  • Bloques de terminales desmontables
  • Tensión de alimentación 12/24 V CC
  • Montaje en carril DIN
