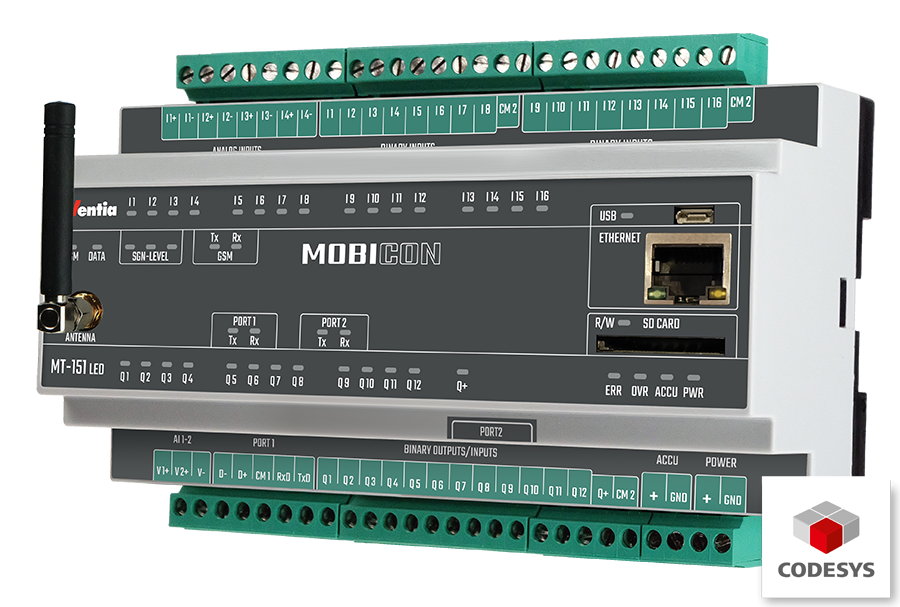

MT-151 LED – Controlador de telemetría programado en entorno CODESYS®

El MT-151 LED es un PLC de telemetría avanzado que combina la programación en el entorno CODESYS® con funciones de supervisión, control y registro de datos. Equipado con un módem GSM 2G/4G con tecnología Dual-SIM, proporciona una transmisión de datos ininterrumpida y redundancia de comunicación. Una característica exclusiva del dispositivo son los 48 LED de diagnóstico, que proporcionan una rápida visión general del estado de las entradas/salidas, los puertos de comunicación y otros recursos del módulo.

El controlador admite protocolos de comunicación estándar como MODBUS RTU/TCP, M-BUS, IEC 60870-5-104, lo que permite una fácil integración en sistemas SCADA y de automatización industrial. Con la configuración remota, el diagnóstico y las actualizaciones de firmware OTA, el usuario tiene el control total del dispositivo sin intervención física.

Principales características y ventajas

  • Programación CODESYS®: entorno PLC flexible conforme a la norma IEC 61131-3.
  • Módem GSM 2G/4G con Dual-SIM – proporciona redundancia y estabilidad de conexión.
  • 48 LED de diagnóstico – facilita la visualización del estado de las E/S y las comunicaciones.
  • 16 entradas binarias + 12 entradas/salidas binarias – configurables selectivamente.
  • 4 entradas analógicas 4-20 mA + 2 entradas analógicas 0-10 V – medición precisa de los parámetros del proceso.
  • Compatibilidad con Modbus RTU/TCP, M-BUS, IEC 60870-5-104 – compatibilidad con diversos sistemas de control.
  • Ethernet, RS-232/485, puerto USB – amplias opciones de comunicación.
  • Registrador de datos con resolución de 0,1 s – capacidad de almacenamiento en tarjeta SD.
  • Configuración remota y actualización de firmware (OTA) – ahorra tiempo y costes de servicio.
  • Montaje en carril DIN – carcasa compacta para facilitar la instalación.

Aplicación del módulo LED MT-151

  • Automatización industrial: control de procesos y supervisión de parámetros en plantas de fabricación.
  • Telemetría y sistemas IoT – recopilación y análisis de datos de dispositivos distribuidos.
  • Control y supervisión remotos – supervisión de infraestructuras y sistemas de energía y agua.
  • Integración con sistemas SCADA – intercambio eficiente de datos y automatización de procesos.
  • Sistemas de edificios inteligentes – control de la iluminación, la ventilación y la calefacción.

Con su tecnología de vanguardia, sus amplias capacidades de comunicación y su fiable transmisión de datos, el MT-151 LED es la solución ideal para los sistemas de control, supervisión y diagnóstico en la industria y las infraestructuras críticas.

  • SISTEMA RUNTIME CODESYS (RTS) 256 kB FLASH memoria, 64 kB RAM
  • Creación de programas de usuario mediante el sistema gratuito CODESYS Development System (conforme a IEC 61131) – con opción de depuración
  • 16 entradas binarias/contador optoaisladas 12/24 V CC (I1 – I16), lógica positiva
  • 12 salidas binarias optoaisladas 12/24 V CC (Q1 – Q12), lógica positiva – configurable selectivamente como entradas
  • 4 entradas analógicas optoaisladas 4-20 mA (precisión del 0,2%, resolución de 15 bits a intervalos de 1 segundo) con histéresis y filtración configurables
  • 2 entradas analógicas de un solo extremo 0-10 V
  • Puerto Ethernet 10Base-T/100Base-TX
  • Puerto serie RS-232/485 aislado
  • Puerto serie RS-232 con alimentación de 5 V / 500 mA
  • Puerto USB para configuración y programación local
  • Terminales para alimentación de respaldo (Bateria SLA 12 V) con sistema de control de carga y voltaje
  • 2 soportes SIM – Soporte Dual-SIM (redundancia de red 2G/4G)
  • Sensor de temperatura integrado
  • 48 LED de estado (estados de E/S, inicio de sesión con éxito en la red GSM/LTE, sesión de datos activa, nivel de señal, actividad RX y TX del módem GSM, actividad RX y TX de los puertos de comunicación, operaciones en la tarjeta SD, estado del módulo, fuente de alimentación primaria y de reserva)
  • Indicadores y registros internos para facilitar la programación
  • Posibilidad de actualizar el firmware a distancia
  • Registrador de datos y eventos compatible con tarjeta SD
  • RTC con funciones de sincronización externa
  • Modos de transmisión:
    • 2G/4G – transmisión de paquetes
    • SMS
    • Correo electrónico (sin SSL)
  • Acceso a los recursos del módulo mediante protocolos estándar MODBUS RTU, MODBUS TCP, Open, Open2
  • Enrutamiento inteligente de paquetes y soporte Multimaster en modo MODBUS
  • Entradas binarias configurables como contadores (hasta 2 kHz) – I1– I4
  • Lógica de control programable mediante E/S, temporizadores, contadores, banderas y registros para activar eventos (transmisión/grabación de datos, envío de SMS, envío de correo electrónico, ajuste de salidas y registros internos, etc.).
  • Transmisión basada en eventos (mensajería no solicitada) activada por el cambio de estado de la entrada binaria, estado de la bandera interna, por alcanzar el nivel de alarma de la entrada analógica, por condición verdadera
  • Mensajes SMS configurables activados por alarmas y programado
  • Campos dinámicos en el texto de SMS/correo electrónico
  • Niveles de alarma, histéresis, banda muerta y filtrado configurables para entradas analógicas
  • Grabación de datos y eventos en tarjeta SD con 0,1 seg. resolución
  • Transmisión de datos desde dispositivos externos conectados al puerto serie RS-232/485
  • Alimentación de 5 V para el dispositivo externo conectado al puerto serie RS-232 (por ejemplo, panel de control, receptor GPS)
  • Eventos configurables basados en recursos reflejados de dispositivos externos
  • Configuración y programación remotas a través de la red
  • Seguridad de acceso configurable: lista de IP autorizadas y números de teléfono, contraseña opcional
  • Montaje en carril DIN
  • Tensión de alimentación 12/24 V CC (24 V CC en caso de utilizar batería externa conectada)
  • Gestión integrada de la batería de reserva externa SLA
  • Autodiagnóstico avanzado integrado
  • Bloques de terminales desmontables
