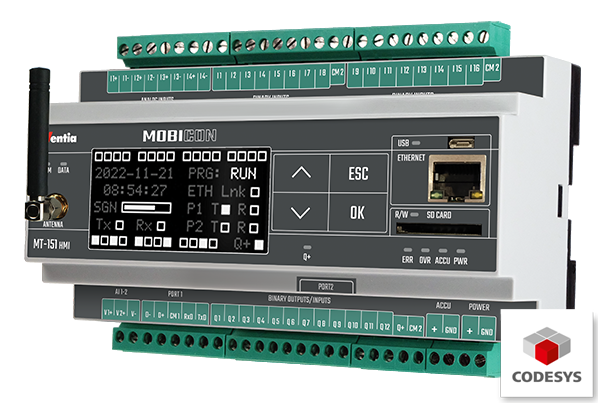

MT-151 HMI – Controlador de telemetría programado en entorno CODESYS®
El MT-151 HMI es un PLC de telemetría avanzado que combina la programación CODESYS® con funciones de supervisión, control y registro de datos. Equipado con un módem 2G/4G con tecnología Dual-SIM, proporciona una transmisión de datos ininterrumpida y redundancia de comunicación. El módulo incorpora una pantalla OLED gráfica para la visualización local de parámetros y gráficos, lo que elimina la necesidad de paneles de operador adicionales.
El controlador admite protocolos de comunicación estándar como MODBUS RTU/TCP, M-BUS, IEC 60870-5-104, lo que permite su integración en diversos sistemas de automatización. Gracias a la configuración remota, el diagnóstico y las actualizaciones de firmware OTA, el usuario puede controlar totalmente el funcionamiento del dispositivo sin intervención física.
Principales características y ventajas
- Programación CODESYS®: entorno PLC flexible y avanzado conforme a la norma IEC 61131-3.
- Módem GSM 2G/4G con Dual-SIM – garantiza la continuidad de la transmisión y la redundancia de la red.
- Pantalla gráfica OLED – permite la visualización local de parámetros y gráficos sin hardware adicional.
- 16 entradas binarias + 12 entradas/salidas binarias – configurables selectivamente.
- 4 entradas analógicas 4-20 mA + 2 entradas analógicas 0-10 V – medición precisa de las señales de proceso.
- Compatibilidad con Modbus RTU/TCP, M-BUS, IEC 60870-5-104 – fácil integración en sistemas SCADA.
- Ethernet, RS-232/485, puerto USB: amplias posibilidades de comunicación.
- Control y supervisión remotos: funcionamiento mediante SMS, GPRS y correo electrónico.
- Registrador de datos con resolución de 0,1 s – grabación en tarjeta SD.
- Montaje en carril DIN – diseño compacto para facilitar la instalación.
Aplicación del módulo HMI MT-151
- Automatización industrial: control de procesos de producción y sistemas energéticos.
- Control remoto de infraestructuras – supervisión de sistemas de agua, calefacción urbana y energía.
- Supervisión distribuida de instalaciones – recopilación y análisis de datos telemétricos en la nube.
- Integración con sistemas SCADA – intercambio eficiente de datos y control de procesos.
- Aplicaciones para edificios inteligentes – control de iluminación, ventilación y calefacción.
Con sus potentes recursos de hardware, sus avanzadas funciones de telemetría y su amplia compatibilidad con los sistemas de automatización, el HMI MT-151 es ideal para las exigentes aplicaciones de control y supervisión en la industria y las infraestructuras críticas.
- SISTEMA RUNTIME CODESYS (RTS) 256 kB FLASH memoria, 64 kB RAM
- Creación de programas de usuario mediante el sistema gratuito CODESYS Development System (conforme a IEC 61131) – con opción de depuración
- 16 entradas binarias/contador optoaisladas 12/24 V CC (I1 – I16), lógica positiva
- 12 salidas binarias optoaisladas 12/24 V CC (Q1 – Q12), lógica positiva – configurable selectivamente como entradas
- 4 entradas analógicas optoaisladas 4–20 mA (precisión del 0,2%, resolución de 15 bits a intervalos de 1 segundo) con histéresis y filtración configurables
- 2 entradas analógicas de un solo extremo 0–10 V
- Puerto Ethernet 10Base-T/100Base-TX
- Puerto serie RS-232/485 aislado
- Puerto serie RS-232 con alimentación de 5 V/500 mA
- Puerto micro USB (AB) para configuración local y programación
- Terminales para alimentación de respaldo (Bateria SLA 12 V) con sistema de control de carga y voltaje
- 2 soportes SIM – Compatible con Dual-SIM (redundancia de red 2G/4G)
- Pantalla gráfica OLED (128×64) y LED de estado
- Sensor de temperatura integrado
- Indicadores y registros internos para el programa de aplicación del usuario
- Memoria flash de firmware con capacidad de actualización remota
- Registrador de datos y eventos compatible con tarjeta SD
- RTC con funciones de sincronización externa
- Modos de transmisión:
- 2G/4G – transmisión de paquetes
- SMS
- e-mail (without SSL)
- Acceso a los recursos del módulo mediante protocolos estándar MODBUS RTU y MODBUS TCP, Open, Open2
- Enrutamiento inteligente de paquetes y soporte Multimaster en modo MODBUS
- Entradas binarias configurables como contadores (hasta 2 kHz) – I1–I4
- Lógica de control programable mediante E/S, temporizadores, contadores, banderas y registros para activar eventos (transmisión/grabación de datos, envío de SMS, envío de correo electrónico, ajuste de salidas y registros internos, etc.)
- Transmisión basada en eventos (mensajería no solicitada) activada por el cambio de estado de la entrada binaria, estado de la bandera interna, por alcanzar el nivel de alarma de la entrada analógica, por condición verdadera
- Mensajes SMS configurables activados por alarmas y programado
- Campos dinámicos en texto SMS
- Niveles de alarma, histéresis, banda muerta y filtrado configurables para entradas analógicas
- Grabación de datos y eventos en tarjeta SD con 0,1 seg. resolución
- Transmisión de datos desde dispositivos externos conectados al puerto serie RS-232/485
- Alimentación de 5 V para el dispositivo externo conectado al puerto serie RS-232 (por ejemplo, panel de operador, receptor GPS)
- Eventos configurables basados en recursos reflejados de dispositivos externos
- Configuración y programación remotas a través de la red
- Seguridad de acceso configurable: lista de IP autorizadas y números de teléfono, contraseña opcional
- Montaje en carril DIN
- Tensión de alimentación 12/24 V CC (24 V CC en caso de utilizar batería externa conectada)
- Gestión integrada de la batería de reserva externa SLA
- Autodiagnóstico avanzado integrado
- Bloques de terminales desmontables
