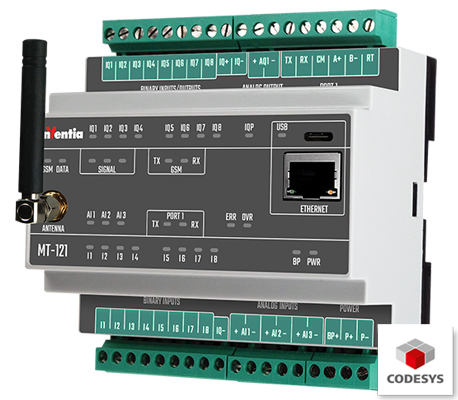

MT-121 – Controlador de telemetría programable CODESYS®

Inventia.pl > MT-121 – Controlador de telemetría programable CODESYS®
MT-121-newest-mod
Recursos Funcionalidad Dibujo técnico Fotos Ficha técnica

El MT-121 es un PLC de telemetría avanzado que combina la programación en el entorno CODESYS® con la transmisión remota de datos y la funcionalidad de control. Con un módem GSM 2G/4G integrado y tecnología Dual-SIM, el dispositivo proporciona una comunicación fiable y redundancia de transmisión. El MT-121 está equipado con 8 entradas binarias, 8 entradas/salidas binarias, 3 entradas analógicas de 4-20 mA y 1 salida analógica de 4-20 mA, todas ellas con aislamiento galvánico, lo que lo convierte en una solución versátil para la automatización industrial y los sistemas de telemetría.

Gracias a la configuración, programación y diagnóstico remotos OTA (Over-the-Air), el controlador permite gestionar y supervisar eficazmente los procesos sin intervención física. La compatibilidad con los protocolos estándar Modbus RTU/TCP y los puertos Ethernet y RS-232/485 facilitan la integración en sistemas SCADA y redes de comunicación industriales.

Principales características y ventajas

  • Programación CODESYS®: entorno gratuito compatible con IEC 61131-3.
  • Módem 2G/4G con Dual-SIM: garantiza la continuidad de la transmisión y la redundancia de la red.
  • Compatibilidad con Modbus RTU/TCP – fácil integración en sistemas SCADA y de automatización industrial.
  • 8 entradas binarias + 8 entradas/salidas binarias – configurables selectivamente.
  • 3 entradas analógicas de 4-20 mA + 1 salida analógica de 4-20 mA – medición y control precisos.
  • Puerto Ethernet y RS-232/485 – funcionamiento y diagnóstico de dispositivos externos.
  • Programación remota y actualización de firmware (OTA) – ahorro de tiempo y costes de servicio.
  • Entradas de alimentación redundantes (11-30 V CC): mayor fiabilidad del sistema.
  • Registrador de datos con resolución de 0,1 s: supervisión precisa de los parámetros de funcionamiento.
  • Diseño industrial y montaje en carril DIN: fácil instalación en armarios de control.

Aplicación del módulo MT-121

  • Automatización industrial: control de procesos y supervisión de equipos en plantas de fabricación.
  • Telemetría y sistemas IoT – recopilación y análisis de datos de dispositivos distribuidos.
  • Control y supervisión remotos: supervisión de infraestructuras y sistemas de energía y agua.
  • Integración con sistemas SCADA – garantía de un intercambio de datos y una automatización eficientes.
  • Aplicaciones para edificios y sistemas de gestión inteligente – control de la iluminación, la calefacción y la ventilación.

Gracias a sus flexibles funciones de programación, su amplia compatibilidad con los sistemas de automatización y su fiable transmisión de datos, el MT-121 es una solución moderna y eficaz para los exigentes sistemas de telemetría y control de procesos.

Ver más

Recursos

  • SISTEMA RUNTIME CODESYS (RTS) 256 kB FLASH memoria, 64 kB RAM
  • Creación de programas de usuario mediante el sistema gratuito CODESYS Development System (conforme a IEC 61131-3 con opción de depuración)
  • Creación de proyectos con una estructura distribuida de controladores con capacidad para compartir datos integrada en CODESYS RTS
  • Módem de comunicación global 2G/4G integrado
  • 8 entradas binarias
  • 8 entradas/salidas binarias
  • 3 entradas analógicas 4-20 mA (aislamiento galvánico)
  • 1 salida analógica 4-20 mA (aislamiento galvánico)
  • Puerto Ethernet
  • Puerto serie RS-232/485 para dispositivos externos con aislamiento galvánico (supervisión, diagnóstico)
  • 4 entradas de contador/binario
  • 2 entradas de alimentación
  • Memoria interna no volátil para datos de configuración con opción de actualización remota
  • Registrador de datos y eventos en memoria Flash (8 MB)
  • Dual-SIM
  • Reloj en tiempo real (RTC)
  • LEDs de diagnóstico
  • Puerto USB-C configurable

Funcionalidad

  • Modos de transmisión:
    • 2G/4G – transmisión de paquetes
    • SMS
    • Ethernet
  • Acceso a los recursos del módulo mediante protocolos estándar MODBUS RTU y MODBUS TCP
  • Transmisión de paquetes de/a dispositivos conectados por puerto serie
  • Enrutamiento inteligente de paquetes y soporte Multimaster en modo MODBUS
  • Envío de paquetes en modo transparente
  • 4 entradas binarias configurables como entradas de contador
  • Transmisión basada en eventos (mensajería no solicitada) activada por el cambio de estado de la entrada binaria, el estado de la bandera interna, al alcanzar el nivel de alarma de la entrada analógica
  • Protección de acceso no autorizado en forma de lista de números de teléfono y direcciones IP autorizadas (opcionalmente, una contraseña de configuración)
  • Mensajes SMS configurables activados por eventos, indicadores internos y programados
  • Campos dinámicos en el texto de los SMS
  • Niveles de alarma, histéresis, banda muerta y filtrado configurables para entradas analógicas
  • Registrador de datos con resolución de 0,1 seg.
  • Configuración y programación remotas a través de la red
  • Herramientas de configuración intuitivas
  • Fácil integración del software del centro de servicio
  • LED (estado del módulo, actividad de comunicación GSM, nivel de señal GSM, actividad DATA, actividad de comunicación serie, estado de las entradas/salidas binarias, umbral de entrada analógica superado, actividad del puerto USB, actividad del puerto Ethernet, entrada de alimentación)
  • Bloques de terminales desmontables
  • Tensión de alimentación 12/24 V CC
  • Montaje en carril DIN
