EX-A41 – moduł rozszerzeń analogowych wejść/wyjść

Funkcjonalność modułu EX-A41 Zasoby modułu EX-A41 Rysunek techniczny modułu EX-A41 Zdjęcia Karta katalogowa
  • 4 wejścia analogowe 4–20 mA (niezależna izolacja galwaniczna dla każdego wejścia)
  • 1 wyjście analogowe 4–20 mA (izolacja galwaniczna)
  • Port Ethernet 10Base-T/100Base-TX
  • Port szeregowy RS-485 do udostępnienia danych (izolacja galwaniczna)
  • Diagnostyczne diody LED
  • Standardowe protokoły komunikacyjne (Modbus RTU, Modbus TCP)
  • Zdalna konfiguracja i aktualizacja firmware przez port Ethernet za pośrednictwem modułu telemetrycznego MT z portem Ethernet
  • Lokalna konfiguracja przez port Ethernet/USB-C
  • Możliwość montażu na szynie DIN
  • Rozłączalne listwy zaciskowe (śrubowe)
  • 3-letnia gwarancja

Moduł rozszerzeń EX-A41 to uniwersalne rozwiązanie umożliwiające rozbudowę modułów telemetrycznych o obsługę dodatkowych sygnałów wejść/wyjść analogowych. Urządzenie charakteryzuje się kompaktową konstrukcją, dzięki czemu idealnie nadaje się do montażu w miejscach o ograniczonej przestrzeni. Przemysłowa obudowa z systemem montażu na szynie DIN pozwala na łatwą instalację i montaż w szafach sterujących. Rozłączalne śrubowe listwy zaciskowe zapewniają bezpieczne i pewne podłączenie sygnałów oraz łatwe ich podłączenie bez posiadania specjalistycznych narzędzi.

Ekspander wyposażony jest w cztery izolowane galwanicznie wejścia analogowe 4-20 mA oraz jedno wyjście analogowe 4-20 mA. Moduł EX-A41 może komunikować się z dowolnym urządzeniem typu Master/Klient obsługującym standardy Modbus RTU lub Modbus TCP. Zapewnia to szeroką kompatybilność z różnymi systemami i urządzeniami nie tylko z rodziny modułów telemetrycznych. Zaletą rozwiązania jest możliwość jego zdalnej konfiguracji i aktualizacji oprogramowania wewnętrznego wykorzystując interfejs Ethernet.

Funkcjonalność modułu EX-A41

  • Dostęp do zasobów wewnętrznych modułu standardowym protokołem Modbus RTU oraz Modbus TCP
  • Programowalne poziomy alarmowe (4), histereza i stała filtracji dla wejść analogowych
  • Możliwość liniowego skalowania wejść analogowych do jednostek inżynierskich
  • Wykrywanie nieprawidłowej pracy czujników na wejściach analogowych
  • Zdalna konfiguracja i aktualizacja oprogramowania wewnętrznego przez sieć lokalną Ethernet
  • Zabezpieczenie przed nieuprawnionym dostępem w postaci hasła
  • Montaż na szynie DIN
  • Zasilanie 12/24 V DC
  • Rozłączalne listwy zaciskowe
  • Diody LED (status modułu, stan wejść, aktywność nadawcza i odbiorcza portów komunikacyjnych)
  • Przyjazne narzędzia konfiguracyjne

Zasoby moduły EX-A41

  • 4 wejścia analogowe 4-20 mA (izolacja galwaniczna)
  • 1 wyjście analogowe 4-20 mA (izolacja galwaniczna)
  • Port szeregowy 485 (izolacja galwaniczna)
  • Port Ethernet 10Base-T/100Base-TX
  • Wewnętrzna pamięć nieulotna na dane konfiguracyjne z możliwością zdalnej aktualizacji
  • Port USB-C do lokalnej konfiguracji i aktualizacji oprogramowania wewnętrznego
  • Diody sygnalizacyjne LED

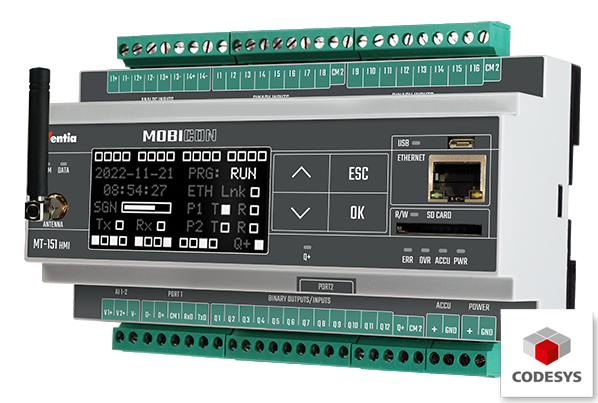

MT-151 HMI – Sterownik telemetryczny programowany
w środowisku CODESYS®

Zasoby modułu MT-151 HMI CODESYS® Funkcjonalność modułu MT-151 HMI CODESYS® Rysunek techniczny modułu MT-151 HMI CODESYS® Zdjęcia Karta katalogowa
  • Programowalny sterownik PLC, bezpłatne środowisko programistyczne CODESYS®
  • Wbudowany modem GSM 2G/4G
  • Technologia Dual-SIM (tryb pasywny) – dostęp do 2 niezależnych sieci GSM zapewnia redundancję infrastruktury transmisyjnej
  • 16 wejść binarnych (izolacja galwaniczna)
  • 12 wyjść binarnych (możliwość selektywnej konfiguracji jako wejścia, izolacja galwaniczna)
  • 4 wejścia analogowe 4–20 mA (izolacja galwaniczna)
  • 2 wejścia analogowe 0–10 V (bez izolacji)
  • Port Ethernet 10Base-T/100Base-TX
  • Port szeregowy RS-232/485 dla urządzeń zewnętrznych (izolacja galwaniczna)
  • Port szeregowy RS-232 z zasilaniem 5 V dla paneli operatorskich
  • Graficzny wyświetlacz OLED (128×64)
  • Diagnostyczne diody LED
  • Wejście akumulatora zasilania rezerwowego (wbudowany układ kontroli i ładowania)
  • Zegar czasu rzeczywistego (RTC)
  • Rejestrator o rozdzielczości 0,1 s z możliwością zapisu na karcie SD
  • Standardowe protokóły komunikacyjne (MODBUS RTU, MODBUS TCP, M-BUS*, IEC 60870-5-104*, GENIbus*)
  • Tryb FlexSerial dla programowej obsługi protokołów niestandardowych
  • Zdalna konfiguracja, programowanie, diagnostyka i aktualizacja firmware (OTA)

* opcja

Seria MT-151 to profesjonalne sterowniki telemetryczne najnowszej generacji dla wymagających zastosowań. Model MT-151 HMI v3 LTE łączy funkcje programowalnego sterownika PLC, rejestratora, konwertera protokółów transmisji i bezprzewodowego interfejsu komunikacyjnego, umożliwiającego transmisję danych w sieci 2G/4G. Posiada środowisko wykonawcze CODESYS, dzięki czemu rozwiązanie łączy w sobie zaawansowane funkcje techniczne i łatwą obsługę.

Technologia Dual-SIM zapewnia niezawodność transmisji dzięki dostępowi do dwóch niezależnych sieci 2G/4G różnych operatorów. Port Ethernet otwiera potężne możliwości
integracji sterownika z innymi urządzeniami i systemami użytkownika.

Wbudowany wyświetlacz OLED z przyciskami do nawigacji ułatwia lokalny podgląd parametrów i wykresów bez konieczności podłączania dodatkowego sprzętu (panel operatorski, komputer przenośny). Przemysłowa konstrukcja, izolacja galwaniczna zasobów, odpowiednio dobrane parametry techniczne oraz łatwe w użyciu narzędzia konfiguracyjne to istotne atuty, dzięki którym urządzenie MT-151 stanowi optymalne rozwiązanie dla bezprzewodowych systemów telemetrii, nadzoru, diagnostyki i sterowania o podwyższonym poziomie niezawodności.

Zasoby MT-151 HMI CODESYS®

  • CODESYS RUNTIME SYSTEM (RTS) z dostępnymi zasobami pamięci 256 kB FLASH, 64 kB RAM
  • Tworzenie programu użytkownika przy użyciu bezpłatnego CODESYS Development System zgodnie z IEC 61131-3, z możliwością debugowania
  • 16 optoizolowanych wejść binarnych/licznikowych
  • 12/24 V DC (I1–I16), logika dodatnia
  • 12 optoizolowanych wyjść binarnych 12/24 V DC (Q1–Q12), logika dodatnia – selektywnie konfigurowalnych jako wejścia
  • 4 optoizolowane wejścia analogowe 4–20 mA (dokładność 0,2%, 15-bitowa rozdzielczość) z konfigurowaną histerezą i filtracją
  • 2 wejścia analogowe 0-10 V
  • Port Ethernet 10Base-T/100Base-TX
  • Izolowany port szeregowy RS-232/485
  • Port szeregowy RS-232 z wyjściem zasilania 5 V/500 mA
  • Port USB do lokalnej konfiguracji i programowania
  • Zaciski zasilania rezerwowego (akumulator SLA 12 V), układ kontroli napięcia i ładowania
  • Gniazda dla 2 kart SIM (Dual-SIM)
  • Wewnętrzny czujnik temperatury
  • Graficzny wyświetlacz OLED i statusowe diody LED
  • Wewnętrzne flagi i rejestry dostępne dla użytkownika
  • Pamięć Flash na firmware z możliwością zdalnej aktualizacji
  • Rejestrator danych i zdarzeń, zapis na karcie SD
  • Zegar czasu rzeczywistego RTC (z możliwością zewnętrznej synchronizacji)

Funkcjonalność MT-151 HMI CODESYS®

  • Tryby komunikacji:
    » 2G/4G – transmisja pakietowa
    » SMS
    » E-mail (bez SSL)
  • Dostęp do zasobów modułu standardowym protokołem MODBUS RTU, MODBUS TCP, Open, Open2
  • Inteligentny routing pakietów i praca Multimaster w trybie MODBUS
  • Rozsyłanie pakietów w trybie przezroczystym
  • Praca licznikowa wejść binarnych (do 2 kHz) – I1 – I4
  • Programowane funkcje logiczne z wykorzystaniem wejść/wyjść, zegarów, liczników, flag i rejestrów w celu wyzwalania zdarzeń (transmisja danych, wysyłanie wiadomości SMS i e-mail, ustawianie wyjść i rejestrów wewnętrznych etc.)
  • Transmisja zdarzeniowa w wyniku zmiany stanu wejścia binarnego lub wewnętrznej flagi, przekroczenia zadanego progu wartości analogowej lub spełnienia warunku logicznego
  • Wysyłanie wiadomości SMS wyzwalanych zdarzeniami lub według harmonogramu
  • Dynamiczne wstawianie wartości zmiennych w polach wiadomości SMS/e-mail
  • Konfigurowane progi alarmowe, histereza, przedział nieczułości i stała filtracji dla wejść analogowych
  • Transmisja danych z urządzeń zewnętrznych podłączonych do portu RS-232/485
  • Napięcie zasilające 5 V dla urządzeń podłączonych do portu RS-232 (np. panel operatorski, odbiornik GPS)
  • Możliwość mapowania zasobów urządzeń zewnętrznych w celu wyzwalania zdarzeń
  • Zdalna konfiguracja i programowanie przez sieć radiową
  • Zabezpieczenia przed nieuprawnionym dostępem – lista autoryzowanych adresów IP i numerów telefonu, opcjonalne hasło, funkcje blokady odczytu konfiguracji
  • Montaż na szynie DIN
  • Zasilanie 12/24 V DC (24 V DC w przypadku korzystania z akumulatora rezerwowego)
  • Kontrola napięcia i ładowania zewnętrznego akumulatora SLA
  • Wbudowana autodiagnostyka
  • Rozłączalne listwy zaciskowe

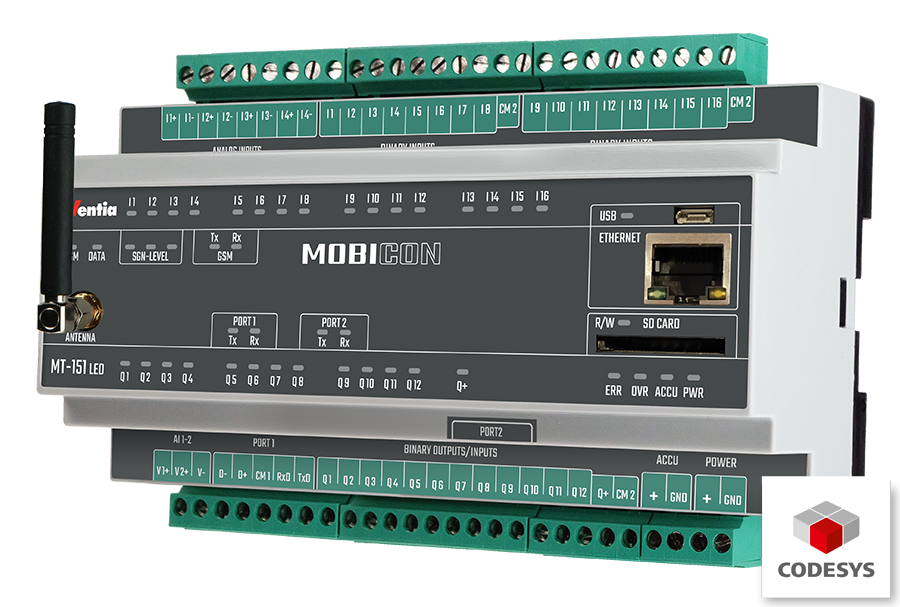

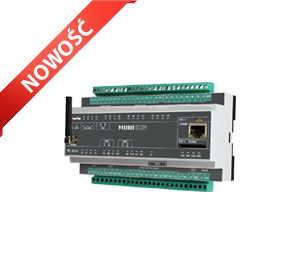

MT-151 LED – sterownik telemetryczny programowany
w środowisku CODESYS®

Zasoby modułu MT-151 LED CODESYS® Funkcjonalność modułu MT-151 LED CODESYS® Rysunek techniczny modułu MT-151 LED CODESYS® Zdjęcia Karta katalogowa
  • Programowalny sterownik PLC, bezpłatne środowisko programistyczne CODESYS®
  • Wbudowany modem GSM 2G/4G
  • Technologia Dual-SIM (tryb pasywny) – dostęp do 2 niezależnych sieci GSM zapewnia redundancję infrastruktury transmisyjnej
  • 16 wejść binarnych (izolacja galwaniczna)
  • 12 wyjść binarnych (możliwość selektywnej konfiguracji jako wejścia, izolacja galwaniczna)
  • 4 wejścia analogowe 4–20 mA (izolacja galwaniczna)
  • 2 wejścia analogowe 0–10 V (bez izolacji)
  • Port Ethernet 10Base-T/100Base-TX
  • Port szeregowy RS-232/485 dla urządzeń zewnętrznych (izolacja galwaniczna)
  • Port szeregowy RS-232 z zasilaniem 5 V dla paneli operatorskich
  • 48 diagnostycznych diod LED
  • Wejście akumulatora zasilania rezerwowego (wbudowany układ kontroli i ładowania)
  • Zegar czasu rzeczywistego (RTC)
  • Rejestrator o rozdzielczości 0,1 s z możliwością zapisu na karcie SD
  • Standardowe protokóły komunikacyjne (MODBUS RTU, MODBUS TCP, M-BUS*, IEC 60870-5-104*, GENIbus*)
  • Tryb FlexSerial dla programowej obsługi protokołów niestandardowych
  • Zdalna konfiguracja, programowanie, diagnostyka i aktualizacja firmware (OTA)
* opcja

Seria MT-151 to profesjonalne sterowniki telemetryczne najnowszej generacji dla wymagających zastosowań. Model MT-151 LED v3 LTE łączy funkcje programowalnego sterownika PLC, rejestratora, konwertera protokółów transmisji i bezprzewodowego interfejsu komunikacyjnego umożliwiającego transmisję danych w sieci 2G/4G. Posiada środowisko wykonawcze CODESYS, dzięki czemu rozwiązanie łączy w sobie zaawansowane funkcje techniczne i łatwą obsługę.

Technologia Dual-SIM zapewnia niezawodność transmisji dzięki dostępowi do dwóch niezależnych sieci 2G/4G różnych operatorów.

Port Ethernet otwiera potężne możliwości integracji sterownika z innymi urządzeniami i systemami użytkownika. 48 diagnostycznych diod LED pozwala łatwo określić aktualny stan wejść/wyjść, portów komunikacyjnych i innych zasobów modułu. Przemysłowa konstrukcja, izolacja galwaniczna zasobów, odpowiednio dobrane parametry techniczne oraz łatwe w użyciu narzędzia konfiguracyjne to istotne atuty, dzięki którym urządzenie MT-151 stanowi optymalne rozwiązanie dla bezprzewodowych systemów telemetrii, nadzoru, diagnostyki i sterowania o podwyższonym poziomie niezawodności.

Zasoby MT-151 LED CODESYS®

  • CODESYS RUNTIME SYSTEM (RTS) z dostępnymi zasobami pamięci 256 kB FLASH, 64 kB RAM
  • Tworzenie programu użytkownika przy użyciu bezpłatnego CODESYS Development System zgodnie z IEC 61131-3, z możliwością debugowania
  • 16 optoizolowanych wejść binarnych/licznikowych
  • 12/24 V DC (I1–I16), logika dodatnia
  • 12 optoizolowanych wyjść binarnych 12/24 V DC (Q1–Q12), logika dodatnia – selektywnie konfigurowalnych, jako wejścia
  • 4 optoizolowane wejścia analogowe 4–20 mA (dokładność 0,2%, 15-bitowa rozdzielczość) z konfigurowaną histerezą i filtracją
  • 2 wejścia analogowe 0–10 V
  • Port Ethernet 10Base-T/100Base-TX
  • Izolowany port szeregowy RS-232/485
  • Port szeregowy RS-232 z wyjściem zasilania 5 V/500 mA
  • Port USB do lokalnej konfiguracji i programowania
  • Zaciski zasilania rezerwowego (akumulator SLA 12 V), układ kontroli napięcia i ładowania
  • Gniazda dla 2 kart SIM (redundancja sieci 2G/4G)
  • Wewnętrzny czujnik temperatury
  • 48 statusowych diod LED (stan wejść/wyjść, zalogowanie do sieci GSM/LTE, aktywna sesja danych, poziom sygnału GSM, aktywność nadawcza i odbiorcza modemu GSM, aktywność nadawcza i odbiorcza portów komunikacyjnych, operacje na karcie SD, status modułu, podstawowe i rezerwowe źródło zasilania)
  • Wewnętrzne flagi i rejestry dostępne dla użytkownika
  • Pamięć Flash na firmware z możliwością zdalnej aktualizacji
  • Rejestrator danych i zdarzeń, zapis na karcie SD
  • Zegar czasu rzeczywistego RTC (z możliwością zewnętrznej synchronizacji)

Funkcjonalność MT-151 LED CODESYS®

  • Tryby komunikacji:
    • 2G/4G – transmisja pakietowa
    • SMS
    • e-mail (bez SSL)
  • Dostęp do zasobów modułu standardowym protokołem MODBUS RTU, MODBUS TCP, Open, Open2
  • Inteligentny routing pakietów i praca Multimaster w trybie MODBUS
  • Rozsyłanie pakietów w trybie przezroczystym
  • Praca licznikowa wejść binarnych (do 2 kHz) – I1 – I4
  • Programowane funkcje logiczne z wykorzystaniem wejść/wyjść, zegarów, liczników, flag i rejestrów w celu wyzwalania zdarzeń (transmisja danych, wysyłanie wiadomości SMS i e-mail, ustawianie wyjść i rejestrów wewnętrznych etc.)
  • Wysyłanie wiadomości SMS wyzwalanych zdarzeniami lub według harmonogramu
  • Dynamiczne wstawianie wartości zmiennych w polach wiadomości SMS/e-mail
  • Konfigurowane progi alarmowe, histereza, przedział nieczułości i stała filtracji dla wejść analogowych
  • Transmisja danych z urządzeń zewnętrznych podłączonych do portu RS-232/485
  • Napięcie zasilające 5 V dla urządzeń podłączonych do portu RS-232 (np. panel operatorski, odbiornik GPS)
  • Transmisja zdarzeniowa w wyniku zmiany stanu wejścia binarnego lub wewnętrznej flagi, przekroczenia zadanego progu wartości analogowej lub spełnienia warunku logicznego
  • Rejestracja danych na karcie SD z rozdzielczością 0,1 s
  • Możliwość mapowania zasobów urządzeń zewnętrznych w celu wyzwalania zdarzeń
  • Zabezpieczenia przed nieuprawnionym dostępem – lista autoryzowanych adresów IP i numerów telefonu, opcjonalne hasło, funkcje blokady odczytu konfiguracji
  • Montaż na szynie DIN
  • Zasilanie 12/24 V DC (24 V DC w przypadku korzystania z akumulatora rezerwowego)
  • Kontrola napięcia i ładowania zewnętrznego akumulatora SLA
  • Wbudowana autodiagnostyka
  • Rozłączalne listwy zaciskowe

MT-151 LED v3 LTE – sterownik telemetryczny

Zasoby modułu MT-151 LED v3 Funkcjonalność modułu MT-151 LED v3 Rysunek techniczny modułu MT-151 LED v3 Zdjęcia Karta katalogowa
  • Wbudowany modem GSM 2G/4G*
  • Technologia Dual-SIM (tryb pasywny) – dostęp do 2 niezależnych sieci GSM zapewnia redundancję infrastruktury transmisyjnej
  • 16 wejść binarnych (izolacja galwaniczna)
  • 12 wyjść binarnych (możliwość selektywnej konfiguracji jako wejścia, izolacja galwaniczna)
  • 4 wejścia analogowe 4–20 mA (izolacja galwaniczna)
  • 2 wejścia analogowe 0–10 V (bez izolacji)
  • Port Ethernet 10Base-T/100Base-TX
  • Port szeregowy RS-232/485 dla urządzeń zewnętrznych (izolacja galwaniczna)
  • Port szeregowy RS-232 z zasilaniem 5 V dla paneli operatorskich
  • 48 diagnostycznych diod LED
  • Wejście akumulatora zasilania rezerwowego (wbudowany układ kontroli i ładowania)
  • Rejestrator o rozdzielczości 0,1 s z możliwością zapisu na karcie SD
  • Zegar czasu rzeczywistego (RTC)
  • Programowany sterownik PLC
    Tryb FlexSerial dla programowej obsługi protokołów niestandardowych
  • Standardowe protokóły komunikacyjne (MODBUS RTU, MODBUS TCP, M-BUS, IEC 60870-5-104**, GENIbus**)
  • Zdalna konfiguracja, programowanie, diagnostyka i aktualizacja firmware (OTA)
  • 3-letnia gwarancja
* zależnie od wersji modemu
** opcja

Profesjonalny sterownik telemetryczny MT-151 LED v3 LTE łączy funkcje programowalnego sterownika PLC, rejestratora, konwertera protokółów transmisji i bezprzewodowego interfejsu komunikacyjnego umożliwiającego transmisję danych w sieci 2G/4G*. Technologia Dual-SIM zapewnia niezawodność transmisji dzięki dostępowi do dwóch niezależnych sieci 2G/4G* różnych operatorów. Port Ethernet otwiera potężne możliwości integracji sterownika z innymi urządzeniami i systemami użytkownika.

48 diagnostycznych diod LED pozwala łatwo określić aktualny stan wejść/wyjść, portów komunikacyjnych i innych zasobów modułu. Przemysłowa konstrukcja, izolacja galwaniczna zasobów, odpowiednio dobrane parametry techniczne oraz łatwe w użyciu narzędzia konfiguracyjne to istotne atuty,  dzięki którym sterowniki telemetryczne serii MT-151 stanową optymalne rozwiązanie dla bezprzewodowych systemów telemetrii, nadzoru, diagnostyki i sterowania o podwyższonym poziomie niezawodności.

Zasoby modułu MT-151 LED v3

  • 16 optoizolowanych wejść binarnych/licznikowych 12/24 V DC (I1–I16), logika dodatnia
  • 12 optoizolowanych wyjść binarnych 12/24 V DC (Q1–Q12), logika dodatnia – selektywnie konfigurowalnych jako wejścia
  • 4 optoizolowane, różnicowe wejścia analogowe 4–20 mA (dokładność 0,2%, 14-bitowa rozdzielczość) z konfigurowaną histerezą i filtracją
  • 2 wejścia analogowe 0–10 V
  • Port Ethernet 10Base-T/100Base-TX
  • Izolowany port szeregowy RS-232/485
  • Port szeregowy RS-232 z wyjściem zasilania 5 V/500 mA
  • Port USB do lokalnej konfiguracji i programowania
  • Gniazda dla 2 kart SIM (redundancja sieci 2G/4G*)
  • Wewnętrzny czujnik temperatury
  • Zaciski zasilania rezerwowego (akumulator SLA 12 V), układ kontroli napięcia i ładowania
  • 48 statusowych diod LED (stan wejść/wyjść, zalogowanie do sieci GSM/UMTS, aktywna sesja danych, poziom sygnału GSM, aktywność nadawcza i odbiorcza modemu GSM, aktywność nadawcza i odbiorcza portów komunikacyjnych, operacje na karcie SD, status modułu, podstawowe i rezerwowe źródło zasilania)
  • Wewnętrzne flagi i rejestry dostępne dla użytkownika
  • Pamięć Flash na firmware (zdalna aktualizacja)
  • Rejestrator danych, zapis na karcie SD
  • Zegar czasu rzeczywistego RTC (z możliwością zewnętrznej synchronizacji)
* zależnie od wersji modemu

Funkcjonalność modułu MT-151 LED v3

  • Tryby komunikacji:
    • 2G/4G* – transmisja pakietowa, zależnie od zamontowanego modemu
    • SMS
    • e-mail (bez SSL)
  • Dostęp do zasobów modułu standardowym protokołem MODBUS RTU i MODBUS TCP
  • Inteligentny routing pakietów i praca Multimaster w trybie MODBUS
  • Rozsyłanie pakietów w trybie przezroczystym
  • Praca licznikowa wejść binarnych (do 2 kHz) – I1 – I4
  • Programowane funkcje logiczne z wykorzystaniem wejść/wyjść, zegarów, liczników, flag i rejestrów w celu wyzwalania zdarzeń (transmisja danych, wysyłanie wiadomości SMS i e-mail, ustawianie wyjść i rejestrów wewnętrznych etc.)
  • Zdalna konfiguracja i programowanie przez sieć (OTA)
  • Wysyłanie wiadomości SMS wyzwalanych zdarzeniami lub według harmonogramu
  • Dynamiczne wstawianie wartości zmiennych w polach wiadomości SMS/e-mail
  • Konfigurowane progi alarmowe, histereza, przedział nieczułości i stała filtracji dla wejść analogowych
  • Transmisja danych z urządzeń zewnętrznych podłączonych do portu RS-232/485
  • Napięcie zasilające 5 V dla urządzeń podłączonych do portu RS-232 (np. panel operatorski, odbiornik GPS)
  • Transmisja zdarzeniowa w wyniku zmiany stanu wejścia binarnego lub wewnętrznej flagi, przekroczenia zadanego progu wartości analogowej lub spełnienia warunku logicznego
  • Rejestracja danych na karcie SD z rozdzielczością 0,1 s
  • Możliwość mapowania zasobów urządzeń zewnętrznych w celu wyzwalania zdarzeń
  • Zabezpieczenia przed nieuprawnionym dostępem – lista autoryzowanych adresów IP i numerów telefonu, opcjonalne hasło, funkcje blokady odczytu konfiguracji
  • Montaż na szynie DIN
  • Zasilanie 12/24 V DC (24 V DC w przypadku korzystania z akumulatora rezerwowego)
  • Kontrola napięcia i ładowania zewnętrznego akumulatora SLA
  • Wbudowana autodiagnostyka
  • Rozłączalne listwy zaciskowe
* zależnie od wersji modemu

MT-151 HMI v3 LTE – sterownik telemetryczny

Zasoby modułu MT-151 HMI v3 LTE Funkcjonalność modułu MT-151 HMI v3 LTE Rysunek techniczny modułu MT-151 HMI v3 LTE Zdjęcia Karta katalogowa
  • Wbudowany modem GSM 2G/4G*
  • Technologia Dual-SIM (tryb pasywny) – dostęp do 2 niezależnych sieci GSM zapewnia redundancję infrastruktury transmisyjnej
  • 16 wejść binarnych (izolacja galwaniczna)
  • 12 wyjść binarnych (możliwość selektywnej konfiguracji jako wejścia, izolacja galwaniczna)
  • 4 wejścia analogowe 4–20 mA (izolacja galwaniczna)
  • 2 wejścia analogowe 0–10 V (bez izolacji)
  • Port Ethernet 10Base-T/100Base-TX
  • Port szeregowy RS-232/485 dla urządzeń zewnętrznych (izolacja galwaniczna)
  • Port szeregowy RS-232 z zasilaniem 5 V dla paneli operatorskich
  • Graficzny wyświetlacz OLED (128×64)
  • Diagnostyczne diody LED
  • Wejście akumulatora zasilania rezerwowego (wbudowany układ kontroli i ładowania)
  • Zegar czasu rzeczywistego (RTC)
  • Programowany sterownik PLC
  • Rejestrator o rozdzielczości 0,1 s z możliwością zapisu na karcie SD
  • Standardowe protokóły komunikacyjne (MODBUS RTU, MODBUS TCP, M-BUS, IEC 60870-5-104**, GENIbus**)
  • Tryb FlexSerial dla programowej obsługi protokołów niestandardowych
  • Zdalna konfiguracja, programowanie, diagnostyka i aktualizacja firmware (OTA)
  • 3-letnia gwarancja
* zależnie od wersji modemu
** opcja

Profesjonalny sterownik telemetryczny MT-151 HMI v3 LTE łączy funkcje programowalnego sterownika PLC, rejestratora, konwertera protokółów transmisji i bezprzewodowego interfejsu komunikacyjnego, umożliwiającego transmisję danych w sieci 2G/4G*. Technologia Dual-SIM zapewnia niezawodność transmisji dzięki dostępowi do dwóch niezależnych sieci 2G/4G* różnych operatorów. Port Ethernet otwiera potężne możliwości integracji sterownika z innymi urządzeniami i systemami użytkownika. Wbudowany wyświetlacz OLED z przyciskami do nawigacji ułatwia lokalny podgląd parametrów i wykresów bez konieczności podłączania dodatkowego sprzętu (panel operatorski, komputer przenośny).

Przemysłowa konstrukcja, izolacja galwaniczna zasobów, odpowiednio dobrane parametry techniczne oraz łatwe w użyciu narzędzia konfiguracyjne to istotne atuty, dzięki którym sterowniki telemetryczne serii MT-151 stanową optymalne rozwiązanie dla bezprzewodowych systemów telemetrii, nadzoru, diagnostyki i sterowania o podwyższonym poziomie niezawodności.

Zasoby modułu MT-151 HMI v3 LTE

  • 16 optoizolowanych wejść binarnych/licznikowych 12/24 V DC (I1–I16), logika dodatnia
  • 12 optoizolowanych wyjść binarnych 12/24 VDC (Q1–Q12), logika dodatnia – selektywnie konfigurowalnych jako wejścia
  • 4 optoizolowane, różnicowe wejścia analogowe 4–20 mA (dokładność 0,2%, 15-bitowa rozdzielczość) z konfigurowaną histerezą i filtracją
  • 2 wejścia analogowe 0-10 V
  • Port Ethernet 10Base-T/100Base-TX
  • Izolowany port szeregowy RS-232/485
  • Port szeregowy RS-232 z wyjściem zasilania 5 V/500 mA
  • Port USB do lokalnej konfiguracji i programowania
  • Zaciski zasilania rezerwowego (akumulator SLA 12 V), układ kontroli napięcia i ładowania
  • Gniazda dla 2 kart SIM (Dual-SIM)
  • Wewnętrzny czujnik temperatury
  • Graficzny wyświetlacz OLED i statusowe diody LED
  • Wewnętrzne flagi i rejestry dostępne dla użytkownika
  • Pamięć Flash na firmware z możliwością zdalnej aktualizacji
  • Rejestrator danych i zdarzeń, zapis na karcie SD
  • Zegar czasu rzeczywistego RTC (z możliwością zewnętrznej synchronizacji)

Funkcjonalność modułu MT-151 HMI v3 LTE

  • Tryby komunikacji:
    » 2G/4G* – transmisja pakietowa, zależnie od zamontowanego modemu
    » SMS
    » E-mail (bez SSL)
  • Dostęp do zasobów modułu standardowym protokołem MODBUS RTU, MODBUS TCP, Open, Open2
  • Inteligentny routing pakietów i praca Multimaster w trybie MODBUS
  • Rozsyłanie pakietów w trybie przezroczystym
  • Praca licznikowa wejść binarnych (do 2 kHz) – I1 – I4
  • Programowane funkcje logiczne z wykorzystaniem wejść/wyjść, zegarów, liczników, flag i rejestrów w celu wyzwalania zdarzeń (transmisja danych, wysyłanie wiadomości SMS i e-mail, ustawianie wyjść i rejestrów wewnętrznych etc.)
  • Transmisja zdarzeniowa w wyniku zmiany stanu wejścia binarnego lub wewnętrznej flagi, przekroczenia zadanego progu wartości analogowej lub spełnienia warunku logicznego
  • Rejestracja danych na karcie SD z rozdzielczością 0,1 s
  • Wysyłanie wiadomości SMS wyzwalanych zdarzeniami lub według harmonogramu
  • Dynamiczne wstawianie wartości zmiennych w polach wiadomości SMS/e-mail
  • Konfigurowane progi alarmowe, histereza, przedział nieczułości i stała filtracji dla wejść analogowych
  • Transmisja danych z urządzeń zewnętrznych podłączonych do portu RS-232/485
  • Napięcie zasilające 5 V dla urządzeń podłączonych do portu RS232 (np. panel operatorski, odbiornik GPS)
  • Możliwość mapowania zasobów urządzeń zewnętrznych w celu wyzwalania zdarzeń
  • Zdalna konfiguracja i programowanie przez sieć radiową
  • Zabezpieczenia przed nieuprawnionym dostępem – lista autoryzowanych adresów IP i numerów telefonu, opcjonalne hasło, funkcje blokady odczytu konfiguracji
  • Montaż na szynie DIN
  • Zasilanie 12/24 V DC (24 V DC w przypadku korzystania z akumulatora rezerwowego)
  • Kontrola napięcia i ładowania zewnętrznego akumulatora SLA
  • Wbudowana autodiagnostyka
  • Rozłączalne listwy zaciskowe
* zależnie od wersji modemu

MT-713 v3 – bateryjny, energooszczędny moduł rejestrujący z transmisją radiową

MT-713 v3
Zasoby modułu Funkcjonalność modułu Rysunek techniczny modułu Zdjęcia Karta katalogowa
MT-718 - następca modułu MT-713

Kluczowe zmiany:

  • Najnowsza technologia komunikacyjna:​ 2G/3G lub 2G/NB-IoT/LTE Cat. M1 zależnie od zamontowanego modemu,

  • Bluetooth Low Energy do celów konfiguracji diagnostyki​,

  • zmniejszone zużycie energii​ w porównaniu do v2,

  • szybsza komunikacja z oprogramowaniem narzędziowym MTManager,

  • odświeżony design​, wodoszczelna obudowa IP 67, zabezpieczona elektronika.

  • Transmisja pakietowa 2G/3G lub 2G/NB-IoT/LTE Cat. M1 zależnie od zamontowanego modemu
  • 5 wejść dwustanowych/licznikowych z możliwością podłączenia zestyków beznapięciowych (np. wyjść impulsowych przepływomierzy)
  • 3 wejścia analogowe 0-5 VDC z konfigurowanymi progami alarmowymi i histerezą, możliwość konwersji do dwóch sygnałów wejściowych 4-20 mA na 0-5 VDC
  • 2 wyjścia sterujące
  • Kluczowane źródło napięcia 0-5 VDC dla zewnętrznych przetworników analogowych
  • Standardowe źródło napięcia 15/24 VDC dla zewnętrznych przetworników
  • Czujnik otwarcia obudowy
  • Wewnętrzny pomiar temperatury
  • Inteligentny rejestrator danych (8/16* MB pamięci Flash, 30/65* tys. rekordów, min. okres zapisu 1 s)
  • Konfigurowane harmonogramy i zdarzenia inicjujące pomiary i transmisję danych
  • Zegar czasu rzeczywistego RTC
  • Zasilanie bateryjne (baterie alkaliczne lub litowe), wymienne
  • Opcjonalne zasilanie zewnętrzne (MT-CPV)
  • uProg – skrypt rozszerzający funkcjonalność modułu
  • Wbudowane algorytmy: regulacja zaworu PRV, obsługa sondy Geonor M-600, zmienne alarmy godzinowe
  • Inteligentne zarządzanie energią
  • Port micro-USB do lokalnej konfiguracji
  • Opcjonalny odbiornik GPS lub interfejs komunikacyjny (RS-485 w opcji HV)
  • Opcjonalny interfejs BLE
  • Wodoszczelna obudowa z elektroniką zabezpieczoną przed wpływem wilgoci (IP 67)
  • Gniazdo antenowe typu SMA
  • Temperatura pracy: -20° do +55°C dla baterii alkalicznych, -30° do +65°C dla baterii litowych
  • Przyjazne oprogramowanie konfiguracyjne i komunikacyjne
  • Oprogramowanie do zdalnego zarządzania poprzez transmisję pakietową i BLE
  • Zdalna aktualizacja oprogramowania firmware

MT-713 v3 to odświeżona wersja bateryjnego modułu pomiarowego, rejestrującego i transmisyjnego. Podobnie jak inne moduły z rodziny MT charakteryzuje się nowatorskimi rozwiązaniami, łatwością samodzielnego konfigurowania i integrowania z systemami gromadzenia i przetwarzania danych. Możliwości inicjowanego przez moduł przekazu danych (tzw. transmisja spontaniczna lub zdarzeniowa) pozwalają zminimalizować koszty transmisji i zużycie energii, przyczyniając się do zwiększenia czasu pracy na bateriach. Prosta, zwarta, wodoszczelna konstrukcja, z elektroniką zabezpieczoną przed wpływem wilgoci, umożliwia bezpośrednią instalację modułu w trudnych warunkach środowiskowych, w miejscach pozbawionych zasilania zewnętrznego (np. w komorach pomiarowych sieci wodociągowej). Moduł możemy zasilać z zestawu baterii możliwego do wymiany przez Użytkownika lub z zewnętrznego pakietu bateryjnego poprzez dodatkowy moduł MT-CPV. Zasilanie tego rodzaju może wystarczyć nawet na 10 lat pracy (dla baterii litowych i konfiguracji zorientowanej na oszczędność energii). Poziom napięcia baterii jest stale monitorowany i przekazywany wraz z danymi pomiarowymi. Moduł MT-713 wyposażony jest w 5 wejść dwustanowych/licznikowych (przystosowanych do współpracy ze stykiem beznapięciowym, np. impulsatora wodomierza) oraz 3 wejścia analogowe umożliwiające pomiar takich parametrów jak ciśnienie, temperatura, poziom itd.

Niezwykle niskie zużycie energii uzyskano m.in. dzięki kluczowaniu źródła zasilającego wejścia analogowe i źródła zasilającego urządzenia zewnętrzne tylko na czas pomiaru oraz dzięki zaawansowanym trybom pracy wbudowanego modemu komunikacyjnego. Dane pomiarowe mogą być rejestrowane z precyzyjnym stemplem czasowym w nieulotnej pamięci Flash, zgodnie z harmonogramem czasowym lub zdarzeniowo. Poza funkcjami pomiarowymi moduł może także zgłaszać stany alarmowe, jak np.: otwarcie obudowy, nieautoryzowane otwarcie komory, długookresowy brak przepływu, przekroczenie zadanego poziomu, czy przekroczenie zadanej temperatury. Zasoby i funkcjonalność modułu MT-713 mogą być optymalizowane dla konkretnych zastosowań dzięki wielu dostępnym opcjom (pakiety 3 lub 6** baterii litowych lub alkalicznych, antena wewnętrzna, pokrywa nieprzezroczysta, interfejs komunikacyjny MODBUS RTU dla urządzeń zewnętrznych lub odbiornik GPS). Z modułem dostarczane jest przyjazne środowisko konfiguracyjne, oprogramowanie komunikacyjne z otwartymi interfejsami OPC/ODBC/CSV oraz oprogramowanie do zdalnego zarządzania poprzez sieć radiową. Użytkownik może w pełni korzystać z nowych wersji oprogramowania firmware dzięki funkcji zdalnej aktualizacji modułów.

* opcja
** w wersji MT-713 HC o głębszej obudowie

Zasoby modułu MT-713 v3

  • 5 wejść dwustanowych/licznikowych z możliwością podłączenia zestyków beznapięciowych (np. wyjść impulsowych przepływomierzy)
  • 3 wejścia analogowe 0-5 VDC z konfigurowanymi progami alarmowymi i histerezą, możliwość konwersji do dwóch sygnałów wejściowych 4-20 mA na 0-5 VDC
  • 2 wyjścia sterujące
  • Kluczowane źródło napięcia 0-5 VDC dla zewnętrznych przetworników analogowych
  • Standardowe źródło napięcia 15/24 VDC dla zewnętrznych przetworników
  • Zasilanie bateryjne (baterie alkaliczne lub litowe), wymienne
  • Port micro-USB do lokalnej konfiguracji
  • Opcjonalny odbiornik GPS lub interfejs komunikacyjny (RS-485 w opcji HV)
  • Opcjonalny interfejs BLE
  • Gniazdo antenowe typu SMA

Funkcjonalność modułu MT-713 v3

  • Transmisja pakietowa 2G/3G lub 2G/NB-IoT/LTE Cat. M1 zależnie od zamontowanego modemu
  • Konfigurowalne zasoby wejść/wyjść binarnych oraz wejść analogowych
  • Czujnik otwarcia obudowy
  • Wewnętrzny pomiar temperatury
  • Inteligentny rejestrator danych (8/16* MB pamięci Flash, 30/65* tys. rekordów, min. okres zapisu 1 s)
  • Konfigurowane harmonogramy i zdarzenia inicjujące pomiary i transmisję danych
  • Zegar czasu rzeczywistego RTC
  • Zasilanie bateryjne (baterie alkaliczne lub litowe), wymienne
  • Opcjonalne zasilanie zewnętrzne (MT-CPV)
  • uProg – skrypt rozszerzający funkcjonalność modułu
  • Wbudowane algorytmy: regulacja zaworu PRV, obsługa sondy Geonor M-600, zmienne alarmy godzinowe
  • Inteligentne zarządzanie energią
  • Wodoszczelna obudowa z elektroniką zabezpieczoną przed wpływem wilgoci (IP 67)
  • Temperatura pracy: -20° do +55°C dla baterii alkalicznych, -30° do +65°C dla baterii litowych
  • Przyjazne oprogramowanie konfiguracyjne i komunikacyjne
  • Oprogramowanie do zdalnego zarządzania poprzez transmisję pakietową i BLE
  • Zdalna aktualizacja oprogramowania firmware

IOT-RG-01 – brama komunikacyjna IoT

Brama komunikacyjna pozwalająca na odczyt czujników poprzez port RS-232 przy pomocy protokołu Modbus RTU. Może być wykorzystana z dowolnym urządzeniem z funkcjonalnością Modbus RTU Master na RS-232, takimi jak sterowniki PLC, moduły telemetryczne GPRS, routery, panele HMI, komputery PC.

IOT-RG-01

IOT-RG-02 – brama komunikacyjna IoT

Brama komunikacyjna pozwalająca na odczyt czujników poprzez port RS-485 przy pomocy protokołu Modbus RTU. Może być wykorzystana z dowolnym urządzeniem z funkcjonalnością Modbus RTU Master na RS-485, takimi jak sterowniki PLC, moduły telemetryczne GPRS, routery, panele HMI, komputery PC.

IOT-RTH-02

ML-941 – energooszczędny moduł lokalizacyjny GPS/GPRS

Zasoby modułu ML-941 Funkcjonalność modułu ML-941 Rysunek techniczny modułu ML-941 Zdjęcia Karta katalogowa
  • Specjalizowany moduł do lokalizacji i monitoringu zwierząt żyjących pod nadzorem
  • Najmniejszy moduł w ofercie
  • Integralny, 50 kanałowy, odbiornik GPS najwyższej czułości (-162 dBm) z technologią SuperSense®
  • Integralny, czterozakresowy, modem GSM
  • 1 wyjście binarne/zasilania*
  • Pojemny rejestrator danych 30k rekordów
  • Port szeregowy 1,8 V
  • Konfiguracja przez SMS
  • Akcelerometr 3-osiowy

*opcja

Energooszczędny moduł lokalizacyjny ML-941 jest specjalizowanym modułem telemetrycznym przeznaczonym do monitoringu zwierząt wolno żyjących, zwierząt gospodarskich i obiektów mobilnych.

Konstrukcja modułu bazuje na najnowszych technologiach GPS/GSM zapewniając precyzję lokalizacji oraz niezawodność działania w różnorodnych warunkach propagacji GSM.

Moduł wykonany jest w formie OEM bez dedykowanej obudowy.

Zasoby modułu ML-941

  • 1 wyjście zasilania/binarne
  • Wejście zasilania głównego z monitoringiem poziomu napięcia
  • Zegar czasu rzeczywistego
  • Rejestrator 30k rekordów z możliwością rozszerzenia do 60k

Funkcjonalność modułu ML-941

  • Cykliczne określanie położenia na podstawie sygnału odbieranego z systemu GPS
  • Detekcja braku sygnału GPS
  • Raportowanie zgodnie ze skonfigurowanymi kryteriami czasu, ruchu, aktywności
  • Rejestrowanie informacji w przypadku braku łączności GSM
  • Tryby transmisji
    – GPRS – transmisja pakietowa
    – SMS
  • Transmitowanie informacji zgodnie z harmonogramem czasowym
  • Konfigurowalne wykorzystanie transmisji w sieci własnej i w roamingu
  • Dynamiczne tworzenie wiadomości SMS pozwalające na wysyłanie aktualnych wartości pomiarów
  • Limity transmisji wiadomości SMS
  • Konfiguracja zdalna przez GPRS/SMS – moduł prekonfigurowany fabrycznie
  • Konfigurowalne bezpieczeństwo dostępu lista autoryzowanych numerów IP i telefonów
  • Monitorowanie poziomu napięcia baterii
  • Monitorowanie stanu parametrów wewnętrznych
  • Akcelerometr 3-osiowy (pomiar przyspieszeń)
    – detekcja ruchu
    – detekcja aktywności
  • Możliwe zabezpieczenie modułu zalewą silikonową pozwalającą uzyskać klasę ochrony IP65
  • Kontaktron do wyłączania zasilania podczas przechowywania modułu
  • Dioda LED sygnalizująca stan urządzenia
  • Port szeregowy do komunikacji z zewnętrznymi modułami rozszerzeń

ML-231 – energooszczędny moduł lokalizacyjny GPS/GPRS
Zasoby modułu ML-231 Funkcjonalność modułu ML-231 Rysunek techniczny modułu ML-231 Zdjęcia Karta katalogowa
  • Specjalizowany moduł do lokalizacji i monitoringu pojazdów
  • Integralny, 50 kanałowy, odbiornik GPS najwyższej czułości (-162 dBm) z technologią SuperSense®
  • Integralny, czterozakresowy, modem GSM
  • Wejścia i wyjścia binarne
  • Efektywny pomiar paliwa
  • Identyfikacja kierowcy
  • Pojemny rejestrator danych 30k rekordów
  • Dwa porty szeregowe (w tym jeden RS-485*)
  • Akcelerometr 3-osiowy
  • Konfiguracja przez SMS
  • Wyjście i wejście audio*

* opcja

Moduł lokalizacyjny ML-231 jest specjalizowanym modułem telemetrycznym dedykowanym dla rozwiązań w wielu branżach, wykorzystujących funkcjonalność monitoringu, stanu określonych parametrów i aktualnej pozycji danego obiektu.

Konstrukcja modułu oparta jest o najnowszą technologię GPS/GSM zapewnia precyzyjną lokalizację oraz niezawodne działanie w zmiennych warunkach propagacji GSM.

Moduł wykonany jest zgodnie z wymaganiami konstrukcji motoryzacyjnych. Znajduje swoje zastosowanie w działalności transportowej towarów, budowlanej czy usług publicznych.

Moduł jest kompatybilny z dodatkowymi komponentami oraz konfiguratorem, co pozwala odpowiednio dostosować urządzenie w kwestii prezentacji określonych zjawisk, takich jak: temperatura, sygnalizacja otwarcia drzwi, sygnalizacja załadunku i wyładunku, sygnalizacja posypu i płużenia.

Zasoby modułu ML-231

  • 5 wejść binarnych, w tym:
    • dedykowane wejście detekcji włączenia zapłonu
    • dedykowane wejście detekcji uaktywnienia alarmu
    • 2 wejścia binarne ogólnego przeznaczenia (z funkcją zliczania/skalowania)
    • 1 wejście binarne czułe na masę
  • 2 wyjścia binarne
  • 2 analogowe wejścia napięciowe
    • pomiar częstotliwości
    • pomiar wartości średniej
    • detekcja szczytowa
    • pomiar różnicowy
    • pomiar napięcia z progami alarmowymi
    • efektywny pomiar poziomu paliwa
  • Wejście zasilania głównego z monitoringiem poziomu napięcia
  • Wejście zasilania pomocniczego z monitoringiem poziomu napięcia
  • 2 wejścia i-Wire (Dallas iButton) do identyfikacji kierowcy i pomiaru temperatury
  • Wyjście i wejście audio (do połączenia z głośnikiem i mikrofonem)*

*opcja

Funkcjonalność modułu ML-231

  • Cykliczne określanie położenia na podstawie sygnału odbieranego z systemu GPS
  • Monitorowanie stanu wejść binarnych i analogowych
  • Kontrola poziomu i gwałtownych ubytków paliwa
  • Kontrola prędkości/zatrzymania/przekroczenia
  • Filtracja sygnału na wejściach binarnych w celu eliminacji zakłóceń
  • Funkcja współbieżnego lub rewersyjnego zliczania impulsów na wejściach WE3 i WE4 umożliwiająca podłączenie przepływomierza
  • Sterowanie wyjściami binarnymi zgodnie ze zdalnymi i wewnętrznymi poleceniami
  • Detekcja braku sygnału GPS
  • Raportowanie zgodnie ze skonfigurowanymi kryteriami odległości, czasu oraz zmiany kierunku jazdy w funkcji włączenia/wyłączenia zapłonu
  • Transmitowanie informacji w wyniku wyzwolenia predefiniowanego zdarzenia
  • Rejestrowanie informacji w przypadku braku łączności GSM
  • Tryby transmisji
    • GPRS – transmisja pakietowa
    • SMS
    • e-mail
  • Konfigurowalne wykorzystanie transmisji w sieci własnej i w roamingu
  • Dynamiczne tworzenie wiadomości SMS pozwalające na wysyłanie aktualnych wartości pomiarów
  • Limity transmisji wiadomości SMS
  • Konfiguracja lokalna lub zdalna przez GPRS
  • Konfigurowalne bezpieczeństwo dostępu – lista autoryzowanych numerów IP i telefonów
  • Monitorowanie poziomu napięcia głównego i pomocniczego
  • Diagnostyczne diody LED
  • Rozłączalne gniazdo połączeniowe i gniazda antenowe
  • Dedykowane gniazdo do lokalnego połączenia z komputerem w celu konfiguracji parametrów i weryfikacji poprawności instalacji
  • Możliwość rozszerzenia funkcjonalności modułu przy pomocy zewnętrznych akcesoriów
  • Akcelerometr 3-osiowy (pomiar przyspieszeń)
    • detekcja ruchu
    • detekcja zderzenia (z pamięcią 60s*)

* opcja

  • 1
  • 2
